На днях наткнулся в сети на оч интересный мод нашей любимой Sega Nomad. Вот ссылка на саму статью: http://old-console.com/замена-экрана-на-современный/.
Это пожалуй самый нужный и инетересный мод для этой приставки. Родной экран этой приставки не отличается долговечностью и качеством отображения. Кроме того он ооочень быстро поедает батарею. Поэтому в свое время товарищ hailrazer предложил довольно простой мод по его замене.

Итак, приступим к процессу замены:

Для начала нам надо будет избавиться от старого экранчика.

Откройте ваш Nomad. Вам понадобится специальная отвертка для некоторых винтов. После того как Sega Nomad открыт, поднимите главную плату и вы увидите экранчик. Выньте экранчик из корпуса и отсоедините его шлейф от платы.



Мы будем использовать этот вот экран :
http://www.dealextreme.com/details.dx/sku.20415
Его стоимость с доставкой составляет $50 .



После того, как мы извлечем сам экранчик из проданного нам устройства, мы увидим следущее :



Теперь установим его при помощи клея (лучше использовать специальный клеевой пистолет) в корпус Sega Nomad. Обратите внимание на центрирование — сам экран немного больше отверстия в корпусе Сеги, поэтому необходимо его тщательно отцентрировать.

[goldeng]

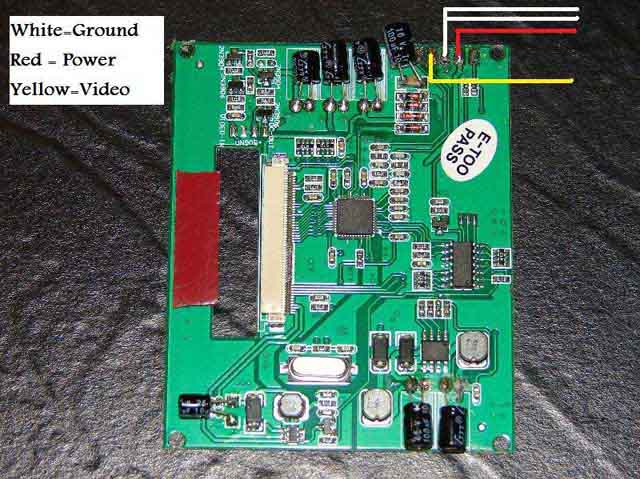

Теперь возьмемся за паяльник. Необходимо будет припаять 4 провода — 2 земли (белый провод), питание (красный провод) и видеосигнал (желтый провод). 2 провода земли припаиваются к одной и той же ножке платы экранчика.

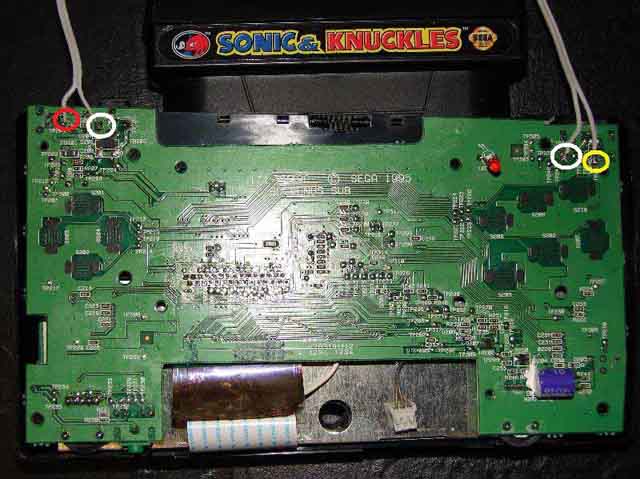

Распаиваем эти провода на материнской плате Sega Nomad :

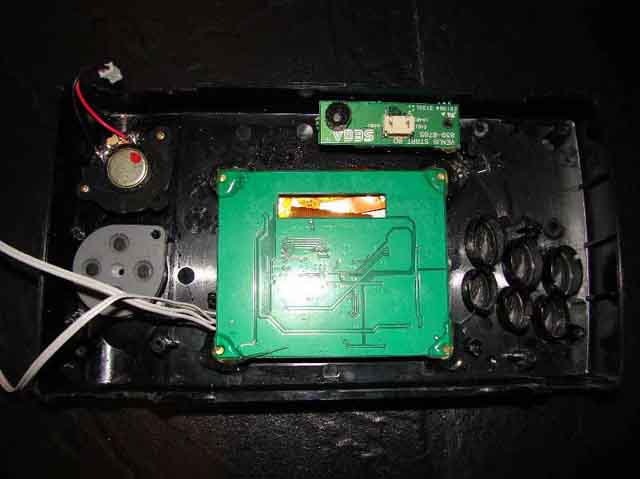

Закрепим плату экранчика на нем самом, разделив их перед этим тонкой прослойкой. Можно просто бумажкой, но я бы взял что-то более долговечное. Прослойка не должна проводить ток — металлическая фольга не подойдет. Для того, чтобы плата лучше держалась, приклеем ее в 4 уголках к экрану.



Теперь собираем Sega Nomad обратно. Внимательно смотрим, чтобы провода не мешали сборке, не попадали в местах креплений.

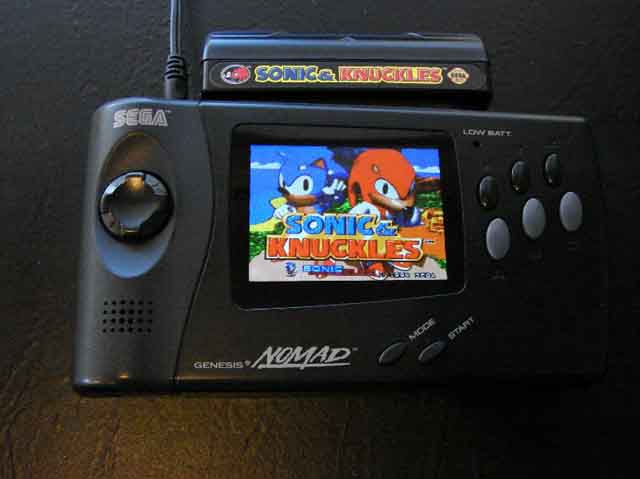

Включаем нашу Сегу и радуемся превосходному экрану. Батарейки теперь нам будет хватать где-то на 50% дольше, я уже не говорю про качество получаемой картинки.

Прошу прощения за качество фоток - чтобы они все влезли в аттач, пришлось их хорошенько пожать. ТЫЦ СЮДА - вот здесь они в качестве получше и кликабельны.

Сообщение отредактировал goldeng - Понедельник, 20 мая 2013, 15:33

[btGrave]

Отличный гайд. Только за центровку мало слова. Спасибо.

[goldeng]

Гайд изначально был сделан товарищем hailrazer. К сожалению его блог пропал с сети, поэтому ссылку дать на него не могу. Мои тут перевод, плюс опыт изготовления такого же мода.
А центрируется экран "на глаз".
