Проблема с изображением Dendy Junior, Проблема с изображением на Dendy Junior 97 года

Подписка на тему | Сообщить другу | Версия для печати

HindruM	Вторник, 14 марта 2017, 20:45 Отправлено #1
Новичок Группа: Пользователи Сообщений: 6 Регистрация: 14 мар. 2017 Из: Москва Пользователь №: 58 316	Здравствуйте! У моего друга на антресоли нашлась старенькая денди, подключив ее через тюльпаны мы были огорчены, изображение было с артефактами (фото), что делать и как исправить я не знаю! Все резисторы, кондеры проверил, все нормальные! Все проблемы я приложил! https://goo.gl/v8ud4H https://goo.gl/2mI7hV https://goo.gl/q9xSJA https://goo.gl/bbZDNv https://goo.gl/ELgQ9T Сама плата: https://goo.gl/dRBpG9 https://goo.gl/JD48y0

Ответов

asdendy	Среда, 15 марта 2017, 05:14 Отправлено #2
Ветеран Группа: Пользователи Сообщений: 1 598 Регистрация: 12 дек. 2013 Из: г. Чебаркуля Челябинской обл. Пользователь №: 49 156	Прочистить/пропаять слот как вариант. -------------------- Не вся Нежить превращается в Полых, но все Полые прежде были Нежитью.

HindruM	Среда, 15 марта 2017, 13:46 Отправлено #3
Новичок Группа: Пользователи Сообщений: 6 Регистрация: 14 мар. 2017 Из: Москва Пользователь №: 58 316	QUOTE (asdendy @ Среда, 15 марта 2017, 05:14) Прочистить/пропаять слот как вариант. Чистил, и пропаивал слот Добавлено спустя 35 секунд: QUOTE (mazik @ Среда, 15 марта 2017, 11:33) Окислены контакты в слоте. Можно почистить пластиковой картой + тряпочка в спирте. Если сильные наросты, то только менять слот полностью. Все сделал как вы сказали, кроме замены, результат тот-же Добавлено спустя 28 минут: Слот не окислен, все контакты прозвонил через картридж Сообщение отредактировал HindruM - Среда, 15 марта 2017, 14:15

mazik	Среда, 15 марта 2017, 14:24 Отправлено #4
Фанат Группа: Пользователи Сообщений: 247 Регистрация: 09 дек. 2016 Из: Старый Оскол Пользователь №: 57 183	QUOTE (HindruM @ Среда, 15 марта 2017, 13:46) Слот не окислен, все контакты прозвонил через картридж Может картридж такой? У меня некоторые новоделы на Джуниоре, из-за недостаточной толщины платы такие же полосы выдают, наклонишь его, или подопрёшь чем-нибудь тяжелым, всё нормально становится. Сообщение отредактировал mazik - Среда, 15 марта 2017, 14:24

HindruM	Среда, 15 марта 2017, 14:31 Отправлено #5
Новичок Группа: Пользователи Сообщений: 6 Регистрация: 14 мар. 2017 Из: Москва Пользователь №: 58 316	QUOTE (mazik @ Среда, 15 марта 2017, 14:24) Может картридж такой? У меня некоторые новоделы на Джуниоре, из-за недостаточной толщины платы такие же полосы выдают, наклонишь его, или подопрёшь чем-нибудь тяжелым, всё нормально становится. Я вставлял что старые картриджи, что новые, все одно и то-же. А есть вероятность того, что это может ядро на денди тупить? Добавлено спустя 1 час 10 минут: И есть ли в интернете схема платы на эту денди? Сообщение отредактировал HindruM - Среда, 15 марта 2017, 15:41

supremacy	Четверг, 16 марта 2017, 21:04 Отправлено #6

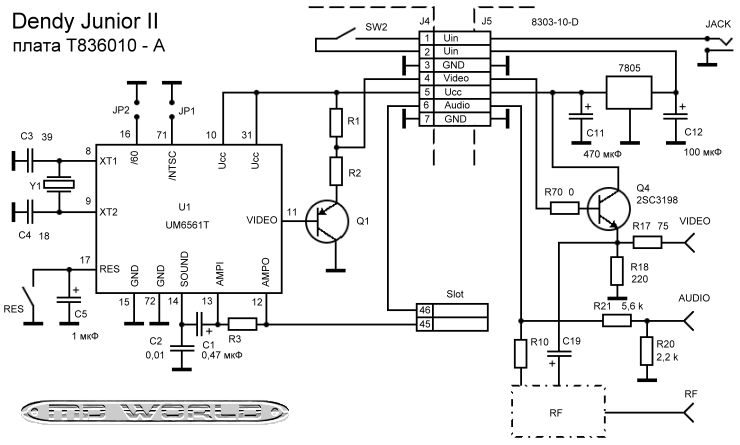

Продвинутый Группа: Пользователи Сообщений: 78 Регистрация: 16 авг. 2016 Пользователь №: 56 285	QUOTE (HindruM @ Среда, 15 марта 2017, 18:31) Я вставлял что старые картриджи, что новые, все одно и то-же. А есть вероятность того, что это может ядро на денди тупить? Добавлено спустя 1 час 10 минут: И есть ли в интернете схема платы на эту денди? Есть. Но возможно этот проц помирает, с ними такое часто бывает - годы берут своё. Присоединённые эскизы
