[ Каскадный ] · Стандартный · Линейный Dendy Classic, Шум в звуковом тракте

[Al J. Krimson]

Может уже и обсуждалось где, не ругайте сильно. Вообщем заметил одну фишку за Классиками: Очень многие классики шумят в звуковом тракте. Ну то есть знаете такой не то треск, не то шум типа как когда настраиваешь телек на антенне если плохо настроить то помимо звука канала будет шум, вот примерно такое же есть и на многих классиках. У меня 6 классиков и 2 из них только не шумят(один из них Секам). Вот есть Dendy Junior II с чистейшим звуком. Без шума.
Это они так изначально шумели или со временем стали? Точно помню что моя Dendy Junior из 90х не шумела.

Я чуть попозже выложу запись звука, правда с фотика будет видеозапись, так что не знаю будет ли там хорошо слышно

[svk]

в одночиповых классиках, фон устраняеться удалением пары деталей, резистора и конденсатора емнип..мопед не мой (один земляк подсказал), сам не делал, картинки позже.

UPD:
Решение вот для такой платы, на UM6165AF-2
http://ompldr.org/vOGtkNw/cool_sound.jpg
удаляються С10 и R6 (на картинке выделены цветом).

Сообщение отредактировал svk - Четверг, 02 августа 2012, 20:48

[Mutronics]

в одночиповых классиках, фон устраняеться удалением пары деталей, резистора и конденсатора емнип..мопед не мой (один земляк подсказал), сам не делал, картинки позже.

UPD:
Решение вот для такой платы, на UM6165AF-2
http://ompldr.org/vOGtkNw/cool_sound.jpg
удаляються С10 и R6 (на картинке выделены цветом).

Подтверждаю действительно фон пропал, интересно для чего был таков непонятный ход инженеров.

[Akell]

Подтверждаю действительно фон пропал, интересно для чего был таков непонятный ход инженеров.

кто-то из тех инженеров пытался просто скопировать как было в оригинале, но что-то пошло не так и кто-то где-то дальше ошибся при повторе.

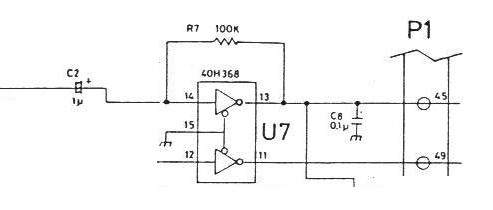

вот что было в фамиконе. звучок идёт через импровизированный усилитель на логическом инверторе. такой вот хак схемотехнический.



ну а, т.к. при постройке одночипной микросхемы наверно забыли про потребность в этом усилителе для звука и что-то криво внутри развели , поэтому туда и летит через наводки всякое говно в виде шума.

кстати, знаменитый gimmick!, который с sunsoft5b, там тоже звук идёт через аналогичный "усилитель" встроенный в сам маппер. однако, никакого шума там нет (хотя, на 100% не уверен, но не должно быть)
