Каскадный · Стандартный · [ Линейный ] dreamcast висит на логотипе, помогите кто чем может)

[t_slon_tyt]

вообщем не могу понять почему он весит, разбирал увидел что термопрокладок нет, поставил. ничего не изменилось.блок в свое время коротнуло, полетел диодный мост и оторвало 2 дорожки. восстановил (вроде правильно, если бы кто поделился фото нижней части блока 220вольт-сверил бы)
помогите оживить

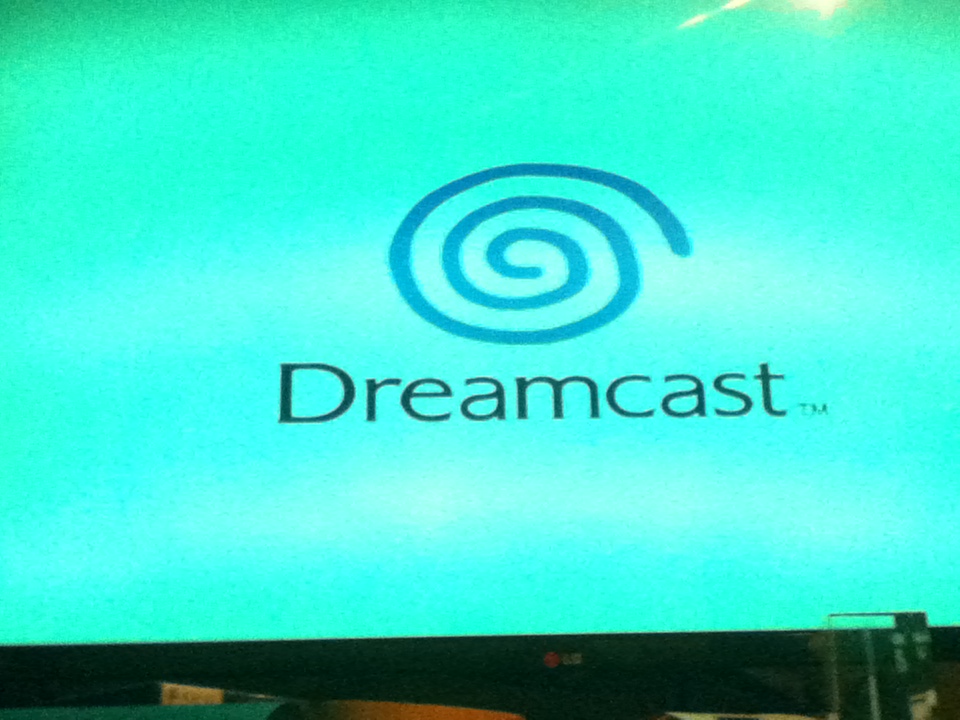

что самое странное так это то что логотип на зеленом фоне((

Сообщение отредактировал t_slon_tyt - Воскресенье, 19 апреля 2015, 16:21

Присоединённые эскизы

[Skarfais]

логотип появляется после ~ 20 секунд?
GD-ROM умер.

Сообщение отредактировал Skarfais - Понедельник, 20 апреля 2015, 08:45

[t_slon_tyt]

заменил эту плату

поночалу тот же экран,только не мигал,а потом опять все по старой
получается не gd-rom?

[t_slon_tyt]

мужики,что больше никаких вариантов нет? что ещё можно попробовать заменить? я вот грешу что блок неправильно собрал - думаю что на какой-то из контактов питание не приходит (или слабое).
ткните кто нибудь пожалуйста в распиновку выходов что куда поступает
(времени свободного мало,немного погуглил, но пока не обнаружил ничего(()

[SILENT_Pavel]

что ещё можно попробовать заменить?

Всё например? схемы все должны быть на dc-swat.ru, если не найдёшь там же и спроси прямые ссылки на них. там на форуме восстанавливали самые убитые тушки

[D_E_N_I_S]

Без gd-rom DreamCast весит). Скорее всего gd-rom менять надо

[Skarfais]

Фотка мутная непонятно ГД микросхема цела или нет. МОжешь просто плату воткнуть и не собирать весь ГД Дрим должен сразу запускаться.

[t_slon_tyt]

Всё например? схемы все должны быть на dc-swat.ru, если не найдёшь там же и спроси прямые ссылки на них. там на форуме восстанавливали самые убитые тушки

я изначально хотел там написать- так как сайт специализирован по дриму
но беда что я зарегаться там немогу
вопрос дибильный - какая версия прошивки у дрима.
никога не задовался что у дрима есть прошивка
но понял что их 2 от sega и winCE и нечего не подходит

Сообщение отредактировал t_slon_tyt - Суббота, 25 апреля 2015, 09:07

[t_slon_tyt]

Без gd-rom  DreamCast весит). Скорее всего gd-rom менять надо

так я же его менял уже на другой и эффекта 0
а фото сделаю.
я забыл уточнить- раньше дрим работал,пока не сгорел блок.
так вот блок сгорел у меня в руках, открепленным от дрима-поэтому никак другое погореть немогло.
блок сгорел замыканием потного пальца контактов(взялся так) в нем еще питание оставалось и ударило мне в пальчик)))после чего отлетели дорожки

Сообщение отредактировал t_slon_tyt - Суббота, 25 апреля 2015, 10:46

[SILENT_Pavel]

вопрос дибильный - какая версия прошивки у дрима. никога не задовался что у дрима есть прошивка

ты об этом что-ли?

[t_slon_tyt]

ты об этом что-ли?

ага, не за что б не угадал. огромное спасибо!

[Skarfais]

понимаешь в чём проблема)) Дрим либо запускается либо нет. Если все напряжения есть то он запускается. Другое дело возможно просадка идёт, но я больше склоняюсь к тмоу что плата гдром битая. можно проверить так выпаять микросхему BA и если эффект будет точно такой же что и с ней значит дохлая

[t_slon_tyt]

2платы менял-сейчас 3тя в пути.

[t_slon_tyt]

нашел вроде проблему((
оказалось в матери((
мужики, может кто нибудь разобрать свой дрим (не знаю есть ли разница,но мой от 220вольт) и посмотреть название этой микросхемы(транзистор,да хз что это) место расположения ZD401- первая 5ногая фиговинка от AV OUT (рядышком)
нарыл ещё чуть инфы там что то вроде 68n в корпусе sot-23. как я понял нужен от статического эликтричества.

Сообщение отредактировал t_slon_tyt - Вторник, 05 мая 2015, 21:42

[terek]

первая же ссылка в гугле
симметричные стабилитроны ZD401, ZD402, ZD603 (напряжение пробоя 6,8 В) защищают DC от наводок и статического электричества;

[t_slon_tyt]

ZD401, ZD402, ZD603 это расположение элементов на плате.
кодовая маркировка 68n означает что он на 6.8вольт
а вот название я как то находил,записал и потерял(
ZD402, ZD603-на них написано 68l

Сообщение отредактировал t_slon_tyt - Четверг, 07 мая 2015, 16:54
