Каскадный · [ Стандартный ] · Линейный Подключение к ТВ: кабели\интерфейсы

[YOURA_HA]

Потом купил хороший коаксиальный кабель на метраж

Не DAXX случаем?

[MoonTurtle]

YOURA_HA, ты не прав. Почитай вики на тему принципа передачи сигнала в оптике, и для сравнения в витойпаре.
Подозреваю(с большим сомнением), что твоё устройство это два преобразователя сигналов + оптокабель посередине. Зачем так сделано? загадка.
Есть критерии когда следует применять оптику: расстояние, наводки итд. Но для домашнего применения это архистранно и нецелесообразно. Еще возможно возникновение шумов и процессе преобразования сигналов.
Для справки HDMI это скорее интерфейс, ну как rj45 не есть витая пара или эзернет.

[jhonny2]

Не DAXX случаем?

SUPRA AV-6.4
http://www.jenving.se/?p=av-serie

Ну на самом деле его не рекомендую, очень жесткий и к тому же дорого обходится. Как вариант можно использовать толстый VGA кабель
Хотя по качеству претензий нет.

Сообщение отредактировал jhonny2 - Четверг, 21 февраля 2013, 15:52

[lexx]

схему дай как сделать или руководство

кстати а коннектор к snes от старого кабеля взял ?

и сколько стоил сам кабель который по метражу ?

и где покупал этот не качественный без защитного экрана ?

Я сам сделал. Хотя вначале купил, но он оказался некачественным. Провода в нём были без защитного экрана, что давало наводку и картинка была как бы с пикселезированной решёткой
Вот так
http://img163.imageshack.us/img163/7766/74701188.jpg
http://img820.imageshack.us/img820/7430/13542156.jpg
http://img844.imageshack.us/img844/8706/14004599.jpg
Потом купил хороший коаксиальный кабель на метраж, перепаял и картинка стала идеальной (в рамках 16 бит)
http://img541.imageshack.us/img541/8639/98832663.jpg

Сделал одновременный выход и по rgb и по s-video (ответление скарта)
http://www.emu-land.net/forum/index.php?ac...ach=65509;image

Сообщение отредактировал lexx - Четверг, 21 февраля 2013, 17:06

[azumi]

Есть критерии когда следует применять оптику: расстояние, наводки итд.  Но для домашнего применения это архистранно и нецелесообразно.

Я для звука вполне себе пользуюсь тослинком аж на двух деваисах. Хотя конечно не понятно зачем они это придумали, если тоже самое можно делать дешевым коаксиалом.

[shitter]

ну как же, а понты ? )))

[Ashen]

Хотя конечно не понятно зачем они это придумали, если тоже самое можно делать дешевым коаксиалом.

Toslink первоначально был разработан корпорацией Toshiba для передачи аудиопотоков формата ИКМ между фирменными CD-плеерами и AV-ресиверами, но вскоре был адаптирован для большинства CD-плееров, независимо от производителя.

Т.е. тупо маркетинг - наши плееры можете соединить по цифре только с нашими же ресиверами и только нашими же хвостами. Пожалуй единственное достоинство - гальваническая развязка между девайсами. Причём у тослинка есть и недостатки - в бытовых приборах используются не сверхкачественные приёмники и передатчики, у которых с нагреванием в процессе эксплуатации (особенно длительной) начинают плыть характеристики. Плюс сами оптические кабели хрупкие, особенно качественные, где не пластик, а кварцевое оптоволокно.

[jhonny2]

схему дай как сделать или руководство

кстати а коннектор к snes от старого кабеля взял ?

и сколько стоил сам кабель который по метражу ?

и где покупал этот не качественный без защитного экрана ?

Покупал здесь, на Барахолке
Кстати тут есть оригинал, но очень дорого конечно.
http://gbx.ru/index.php?showtopic=81093&hl=rgb хотя мне в итоге так и вышел кабель, +две недели возни.
А так искать на eBay, там этого барахла полно, от 5$ (оригинал редкость, стоит от 50$)

Конектор взял от старого кабеля. Можно поискать в барахолке обычный AV кабель (250руб), http://gbx.ru/index.php?showtopic=77176&hl...%E0%E1%E5%EB%FC
+ купить обычный хороший полный скарт и спаять всё вместе.

Схема вот. Резисторы я не ставил. Проверил, у меня в телеке они уже есть. сигнальные 5V и 12V тоже не подключал.


Тот кабель который я покупал на метраж, дорого стоит, 650р за метр. + 150р метр оплётки. Лучше другой подобрать.

Сообщение отредактировал jhonny2 - Пятница, 22 февраля 2013, 07:52

[dante1]

Проверил RGB кабель SNES Pal все окейно работает и на Gamecube Pal

[Aberrat]

Проверил RGB кабель SNES Pal  все окейно работает и на Gamecube Pal

Везёт тебе.
А мне вот тут написали, чтобы мой также работал на обеих консолях какие-то электролиты убрать надо.

[jhonny2]

Кабель от SNES возможно и будет работать на GC, а наоборот скорее не будет. Так как на кабеле для GC ПАЛ стоят электролиты. И они гасят сигнал с snes pal.
Электролиты легко выпаиваются (с самого разъёма scart, он легко разбирается). Тут ума не нужно.
http://www.mmmonkey.co.uk/pal-snes-rgb-cable-fix/

Сообщение отредактировал jhonny2 - Понедельник, 25 февраля 2013, 21:57

[Aberrat]

У меня два вопроса по РГБ появилось
1) скажите, а для чего на некоторых РГБ кабелях посреди кабеля есть три входа под тюльпаны и один видеовход у основания (на моём кубовском красный-жёлтый-белый по центру кабеля, и жёлтый прямо на плагине, который к консоли подключается)?
2) РГБ кабель для ПС1 и ПС2 подойдёт к ПС3? Все консоли ПАЛ, толстушки. У меня третья модель в другой квартире, тащить её для проверки не хочется...

[Axel089]

А зачем тебе RGB на PS3?

[YOURA_HA]

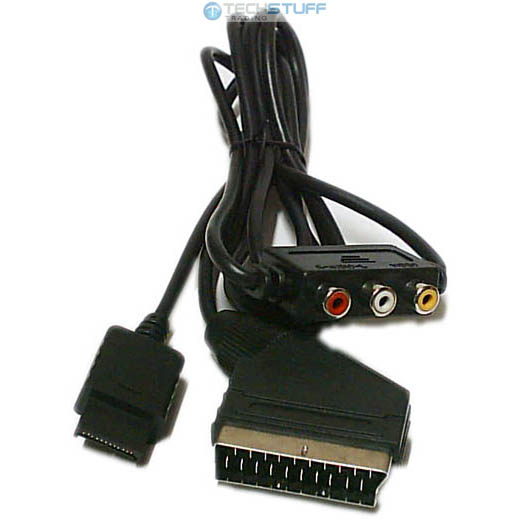

1). Это если на тв нет входа СКАРТ. Посередине на кабеле композитный+аудио выход. Также пишут чтобы подключить Gun Con.
2). Подойдет если у скарта распайка европейская.

А зачем тебе RGB на PS3?

Может тв старенький, без HDMI.

Сообщение отредактировал YOURA_HA - Воскресенье, 17 марта 2013, 17:30

Присоединённые эскизы

[Axel089]

Это я к тому, что играть в PS3 на ЭЛТ - это сущий маразм. Проще тогда не играть вообще

А насчет разъемов - это просто выход под композит.

[YOURA_HA]

Играть - да, а проверить пойдет.

[Aberrat]

Это я к тому, что играть в PS3 на ЭЛТ - это сущий маразм. Проще тогда не играть вообще

А насчет разъемов - это просто выход под композит.

Эээ... Ну в ПС3 я играю на ЖК HD от Сони. Там есть и HDMI входы, и композит, и РГБ. Просто так как редко играю в каррент ген (ОЧЕНЬ редко), то пока не прикупил hdmi кабель...

А во-вторых я где-то года два играл в ПС3 на ЭЛТе стогерцовом через обычный тюльпан и особой разницы не заметил, если честно.ну у меня правда глаза замыленные. Я всегда смотрю сравнительное видео всего (даже в пору Пентиумов, когда все показывали как Vodoo крут) и не могу найти разницы...

Сообщение отредактировал Aberrat - Воскресенье, 17 марта 2013, 19:12

[Aberrat]

1). Это если на тв нет входа СКАРТ. Посередине на кабеле композитный+аудио выход. Также пишут чтобы подключить Gun Con.
2). Подойдет если у скарта распайка европейская.

Может тв старенький, без HDMI.

Спасибо!
У меня скарт есть и на ЭЛТ и на ЖК ) Значит мне эта приблуда не нужна
Распайка европейская. Покупал в Англии РГБ-кабель.

[Axel089]

Кстати, товарищи, кто-нибудь в курсе - Neo Geo CDZ и PC Engine Duo RX способны работать с RGB только после мода?

[YOURA_HA]

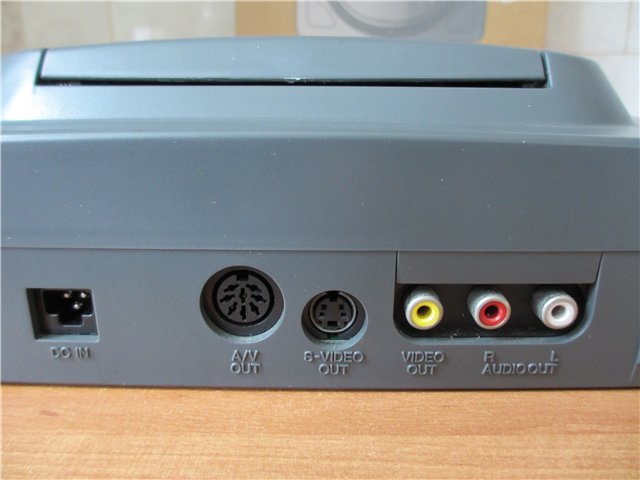

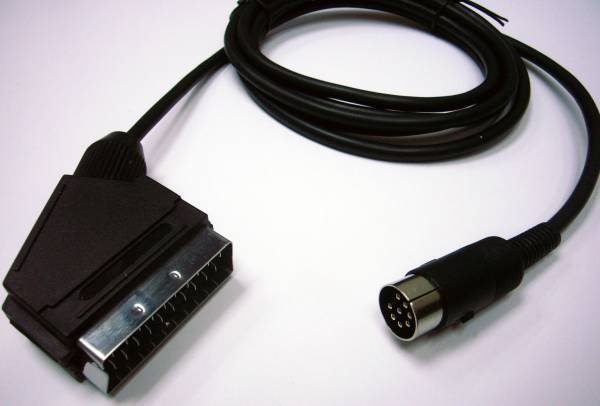

Neo Geo CDZ есть выход mini din 8 pin или как его назвать. Кабели RGB также существуют официальные и не очень.


Присоединённые эскизы
