Добрый день всем. Возникла такая ситуация, дал джой друзьям погонять, они (судя по по их словам) в раше его приложили с размаху об пол, умер правый стик, и что бы не палиться решили отремонтировать, пытались отпаять стик (видимо феном), с обратной стороны поотваливались элементы. Уж не знаю, сами или отдали кому. Сделать не смогли, вернули мне в убитом состоянии.
Ситуация следующая: Sixaxis с платой MSU_v2.5 (1.05) с отвалившимися элементами (на картинке обведены красным квадратом).
Потеряно одно сопротивление, есть чувство что элементы установлены в неправильные положения (не уверен), т.к. сопротивленя разного номинала. Даташитов в сети не нашел, инфы по конкретным элементам тоже.
Есть еще один sixaxis но у него плата ревизии MSU_V4.0, координально отличается от 2,5, даже стики другие.

Отсюда вопрос: у кого есть такая же плата, кто может помочь замерами сопротивления?
Элементы помечены след. маркерами:
R29
R30
R35
R36
R37
R43
Заранее всем откликнувшимся спасибо.

Сообщение отредактировал AXELORD - Четверг, 03 марта 2016, 13:21

[gen41k]

Проще друзьям дать по шапке - в смысле отправить в магаз за новым джоем и за моральным ущербом

[AXELORD]

Проще друзьям дать по шапке - в смысле отправить в магаз за новым джоем и за моральным ущербом

С друзей возьму деньги за детали.
Сам виноват, нечего было давать. Есть у меня правило касательно инструмента, никому никогда его не даю, видимо пора применять его и к консолям
Ну руки не из жопы, восстановлю, главное найти необходимые компоненты. Надеюсь сама плата еще жива, учитывая сильную деформацию из за перегрева.

[Kazanec]

Сам виноват, нечего было давать.

Как накажешь себя?

[AXELORD]

Как накажешь себя?

Ну а как же еще, розгами конечно

Ну а по делу, есть у кого подобная плата, кто может замерить? Ну или на худой конецготов купить джой с такой же платой для изучения.

Сообщение отредактировал AXELORD - Пятница, 04 марта 2016, 14:53

[pvv-pvv]

дабы не плодить темы, спрошу здесь
припаял к дуалшоку 3 аккумулятор от мобильного телефона(оригинал поизносился , не заряжался)
теперь вроде зарядка идет, работает, но зарядка идет постоянно, часа 2 заряжал(1000мах)
правда заряжал от пк, ставил драйвера ScpServer (v1.2.2.175) на пару с xbox controller drivers.
может в оригинале особый контроллер на аккумуляторе ?

[SILENT_Pavel]

Тоже есть вопрос. Дуалшок 3 у которого оторваны моторчики оба, все остальное в порядке - при попытке подключить его к пс3 рэндомно нажимаются кнопки и двигается аналог сам, почему и что можно сделать? Припаять обратно моторчики на свое место или как бы замкнуть эти контакты?

Сообщение отредактировал SILENT_Pavel - Среда, 16 марта 2016, 22:19

[V1cer01D]

ТС, знаешь что забавно у меня тоже есть sixaxis от первой соньки (PS one) модель джоя - scph-110. Сам Джойс у меня то работает, а вот правый стик убит в тряпки, то есть он даже не возвращается в исходное положение...
Если не забуду, то днём раскручу гляну маркировку платы.

[V1cer01D]

Ааааа я гоню, у тебя не пс1 Джой.

[AXELORD]

Замыкать контакты от двигателей категорически нельзя, тут банальное замыкание будет, т.к. вы замкнете + и -. По идее лучше припаять моторчики обратно, даже если они мертвы.

[SILENT_Pavel]

Замыкать контакты от двигателей категорически нельзя, тут банальное замыкание будет, т.к. вы замкнете + и -. По идее лучше припаять моторчики обратно, даже если они мертвы.

Обидно. Меня просто очень сильно бесит что в некоторых играх нельзя отключать вибрацию и в системной меню её нельзя запретить во всех играх. Но за совет спасибо.

Сообщение отредактировал SILENT_Pavel - Четверг, 31 марта 2016, 00:21

[AXELORD]

Ну если на то пошло, можно сделать небольшую переработку двигателя.
Вибрация возникает за счет вращения эксцентриковых грузил на шпинделе двигателя, если нет грузил двигатель будет вращаться но вибрации практически не будет. Соответственно решить проблему можно двумя путями:
1 Снять с двигателя эксцентриковые грузила
2 Заменить двигатель на аналогичный по вольтажу и потреблению.

[AXELORD]

Итак, спустя почти три месяца я все таки восстановил свой сиксаксис. Времени заниматься моим джоем особо небыло, т.к. большую часть времени занимает работа.
Поиски подобной платы ничем не увенчались, специализированные форумы тоже молчат.
В итоге меня посетила мысль, если это элементы управления стиком, значит на втором стике должно быть что то похожее. Перевернув плату я нашел подобную группу элементов, но расположенную абсолютно иначе. Потратив немного времени я смог восстановить схему обвязки усилителей сигнала.
Если кому то, когда нибудь понадобится это, ниже я приведу размещение элементов и их номинал.
Компоненты левого стика (все сопротивления указаны в кОм):
R29-43
R30-15
R35-36
R36-15
R37-36
R43-43
RT2-15
RT3-15

Компоненты правого стика (все сопротивления указаны в кОм):
R31-36
R38-43
R39-15
R40-36
R41-15
R44-43
RT4-15
RT5-15

Будьте внимательны, резисторы с номиналом 15 кОм стоят в параллели, соответственно при прозвонке на плате показывают 7,5.
Для наглядности я накидал примитивную схемку в диптрейсе.
Ниже скрин схемы (разводку не рендерел), на которой видны нити элементов, что куда идет, и каков номинал каждого элемента.


Сам файлик можно скачать по ссылке:
https://mega.nz/#!qkMwiCzJ!6KRTGXnh...fkxfzSLRwdiJRs0

Сообщение отредактировал AXELORD - Четверг, 02 июня 2016, 20:20

[Izotov]

Тоже есть вопрос. Дуалшок 3 у которого оторваны моторчики оба, все остальное в порядке - при попытке подключить его к пс3 рэндомно нажимаются кнопки и двигается аналог сам, почему и что можно сделать? Припаять обратно моторчики на свое место или как бы замкнуть эти контакты?

Это банальная болезнь старых джоев
Не контакт платы джоя с пленкой контактов, ты под поралоновую подушечку положи кусочек бумаги (сложеный в двое\трое), чтоб более плотно прилегала поралонка к пленке\плате

[V.Andy]

Тоже вопрос по джою, чтоб новую тему не создавать.
Джой от ПС3, не сказать что сильно много его использовал.
Сейчас в играх, и это ярче всего проявляется в Crysis, при использовании одного из стиков для движения вперёд персонаж не бежит прямо, а всё время заворачивает слегка налево, что приходится компенсировать эквивалентным поворотом вправо, что крайне раздражает.

Вопрос: это какая-то техническая проблема или есть возможность как-то перекалибровать джойстик, чтобы управление пришло в норму?
Что бы вы посоветовали?

[asdendy]

Тоже вопрос по джою, чтоб новую тему не создавать.
Джой от ПС3, не сказать что сильно много его использовал.
Сейчас в играх, и это ярче всего проявляется в Crysis, при использовании одного из стиков для движения вперёд персонаж не бежит прямо, а всё время заворачивает слегка налево, что приходится компенсировать эквивалентным поворотом вправо, что крайне раздражает.

Вопрос: это какая-то техническая проблема или есть возможность как-то перекалибровать джойстик, чтобы управление пришло в норму?
Что бы вы посоветовали?

Я не спец, но могу предложить попробовать сделать ресет пада. Кнопочка на задней крышке джоя. А вообще думаю что проблема железная.
У меня есть пад от бокса360. В нем была проблема с некорректной работой одного стика. Начитался, разобрал джой и продул стик компрессором. Проблема ушла. Я так понимаю виной всему пыль, но вот только как она туда зараза попала, это вопрос.

[Izotov]

V.Andy резистор на механизме стика износился, или с ним что-то не так. Замена всего стика, или резистора, если найдешь донора

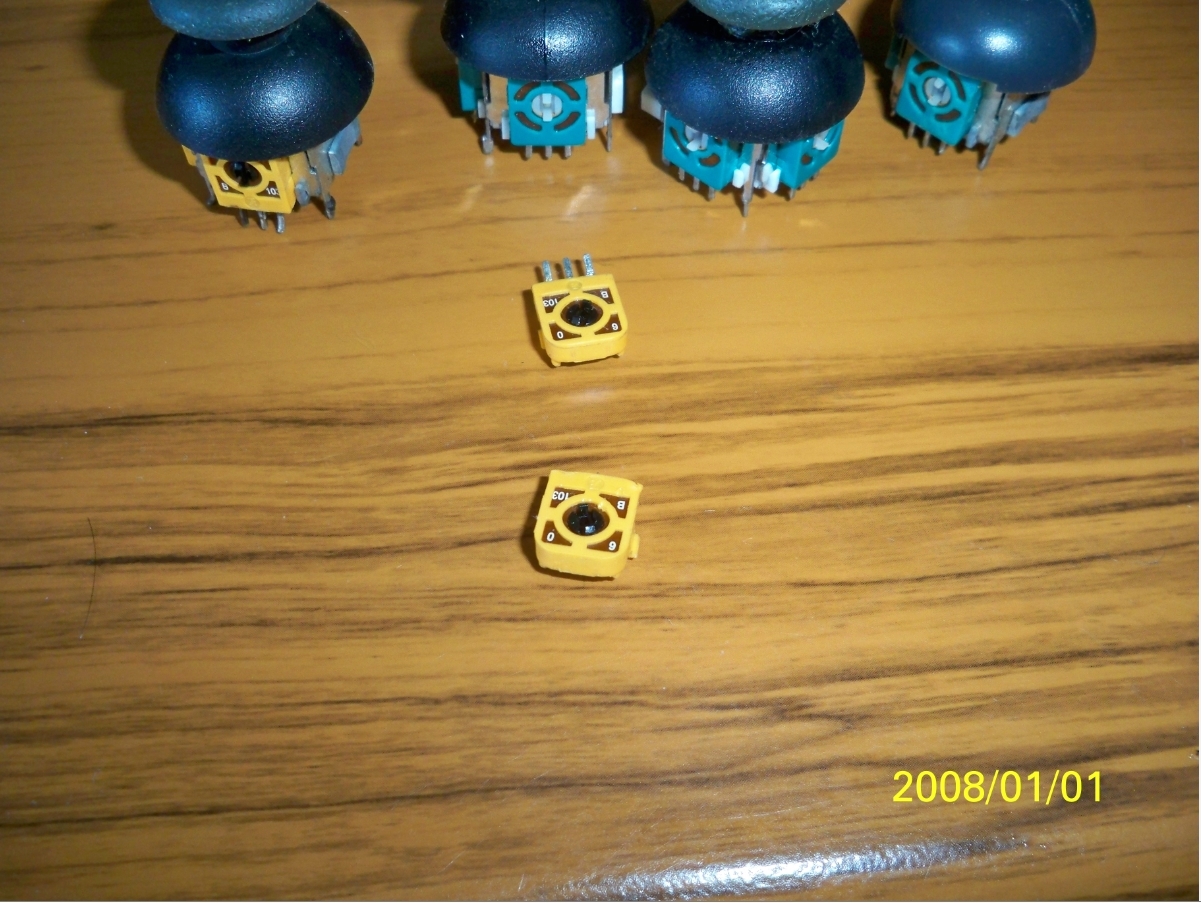

Выглядит вот так https://i.gyazo.com/1d2ddcc7414a0811c07023ae170e7d97.jpg

Сообщение отредактировал Izotov - Понедельник, 04 июля 2016, 10:11

[AXELORD]

Для начала найдите прошитую консоль, поставьте хоумбрю для проверки джоя и посмотрите, действительно ли он врет. Далее я бы посоветовал не париться с резистором и просто купить весь стик и заменить. Благо стоят они недорого.
!!! НО будьте внимательны !!!
Прежде чем заказывать стик, разберите джой и посмотрите какой стик у вас стоит, в более старых ревизиях стоят стики с 4 контактами, в джоях поновее, 3 контакта.
