> Клоны Sega MegaDrive\Genesis

gbxtemp
post Среда, 19 июня 2013, 10:03
Отправлено #141


Продвинутый
**

Группа: Пользователи
Сообщений: 33
Регистрация: 14 июня 2013
Пользователь №: 47 856





Делаю RGB-video и Stereo-Audio выходы для этого монстра потому и обращаюсь к знающим с вопросами:

Где собственно выходы Stereo L/R и RGB Video у SM801-A1?

Усиленное моно выходит из третей ноги микросхемы 3403 (нашел на нее даташит) и идёт через конденсатор, вокруг слота картриджа к MDN гнезду (определено прозвоном).

Для переключения PAL-NTSC я так полагаю будет достаточно припаять кварц X2 с частотой 14,3... МГц (скажите пожалуйста точные цифры после запятой?) под X1 (17,7... МГц), потом припаять переключатель туда где под него опять же есть место но не припаян (обведено прямоугольником и сверху написано 17.7M, снизу - 14.3M), какие дорожки разрезать?

по переключателям похожая тема есть тут: http://tv-games.ru/forum/showthread.php?t=4000
но в моей системе чип SM801-A1 а не TCTxxxx. В гугле по ней ничего нет. даже даташитов!

Пожалуйста, помогите!

Сообщение отредактировал gbxtemp - Вторник, 09 июля 2013, 22:25


--------------------
Mega Drive X (SM801-A1) mods: PAL<->NTSC, Stereo sound, RGB video out
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gbxtemp
post Среда, 19 июня 2013, 19:05
Отправлено #142


Продвинутый
**

Группа: Пользователи
Сообщений: 33
Регистрация: 14 июня 2013
Пользователь №: 47 856





Перепаял переключатель из A-B в PAL-NTSC, а на старом месте впаял перемычку чтоб на картридж всегда шло 5В.

Все тестирую на игре Streets of Rage (Bare Knuckle) так как в ней есть все регионы.

Переключатель в состоянии "NTSC" - игра работает (хотя кварц на 17 МГц + верх и низ экрана обрезан, картинка движется не плавно - это особенность игры или кодирования сигнала?), в состоянии "PAL" - просто нет сигнала.

Вопрос: SW3 около кварца замыкая что-то пятивольтовое на землю делает то же самое переключение 50-60 Гц или нет? (если замкнуто - приставка не дает сигнал, размыкаю - работает).

Далее - регионы:
Переключение работает довольно странно. Как уже написано выше, есть 4 режима этого переключателя: U/N, U/D, J/N, J/P.
В U-режимах соответственно язык титров английский и на заставке картинка с надписью Streets of Rage, в J-режимах титры на японском и надпись Bare Knuckle.

В U/N и J/N музыка медленнее чем в U/D и J/P (это что получается PAL-60???).

Почему всё наоборот, я что-то не так напаял или китайцы неправильно подписали? Как убрать режимы PAL-60?

Сообщение отредактировал gbxtemp - Вторник, 09 июля 2013, 22:35


--------------------
Mega Drive X (SM801-A1) mods: PAL<->NTSC, Stereo sound, RGB video out
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gbxtemp
post Четверг, 20 июня 2013, 00:37
Отправлено #143


Продвинутый
**

Группа: Пользователи
Сообщений: 33
Регистрация: 14 июня 2013
Пользователь №: 47 856





Сделал стерео!
Звучит уже на порядок лучше "родного" моно - без искажений, басы звучат отменно. Но такое чувство будто один канал (правый) звучит громче другого (вместе с помехами).

Кто знает как убрать (минимизировать) фоновый шум? Отчетливо его слышно на маленькой громкости. Особенно пугают пиликание и потрескивания при включении приставки когда из картриджа загружается ROM.

Сообщение отредактировал gbxtemp - Вторник, 09 июля 2013, 22:37


--------------------
Mega Drive X (SM801-A1) mods: PAL<->NTSC, Stereo sound, RGB video out
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
azumi
post Четверг, 20 июня 2013, 10:28
Отправлено #144


Silent Singer
*******

Группа: Пользователи
Сообщений: 2 204
Регистрация: 20 окт. 2009
Из: Зеленоград
Пользователь №: 34 128





Шум то по питанию наверное. Делаи более чистое питания для звукового предуселителя. Ну, емкости там побыстрее-пожирнее...
Ты на каких-нибудь операционниках усиление сделал или как?
Как дела с ргб?


--------------------
Профессиональная 3d печать - в ЛС
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gbxtemp
post Четверг, 20 июня 2013, 12:13
Отправлено #145


Продвинутый
**

Группа: Пользователи
Сообщений: 33
Регистрация: 14 июня 2013
Пользователь №: 47 856





Послушал звучание эмуляторов (Gens, Kega), на приставке звук сам по себе таки лучше, вот только этот проклятый шум от помех..
Играют вроде все чипы как надо (почти).

QUOTE (azumi @ Четверг, 20 июня 2013, 10:28)
Шум то по питанию наверное. Делаи более чистое питания для звукового предуселителя. Ну, емкости там побыстрее-пожирнее...
Ты на каких-нибудь операционниках усиление сделал или как?
Как дела с ргб?
*

Я в схематике (где какие сопротивления-емкости лучше ставить) не очень разбираюсь - всё что на данный момент смог сделать по схемам натыкал из разных мест в интернетах (немного этот форум, tv-games и emu-land).

В приставке стоит усилитель MC3403D от ST (писал выше).
Нашел такую схему:
Присоединённое изображение
посмотрел даташит - вроде сходится, припаял по схеме тупо кондеры 10 мкФ на указанные ноги микры, к кондерам провода на левый и правый наушник, земля наушников прямо на общую землю приставки (земля нестабилизированного блока питания).

На ргб мод пока нет деталей и подпаяться к тонюсеньким ногам SM801-A1 весьма проблематично. Паяю мелкие штырьки + к ним уже сверху провода.


--------------------
Mega Drive X (SM801-A1) mods: PAL<->NTSC, Stereo sound, RGB video out
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
azumi
post Четверг, 20 июня 2013, 12:24
Отправлено #146


Silent Singer
*******

Группа: Пользователи
Сообщений: 2 204
Регистрация: 20 окт. 2009
Из: Зеленоград
Пользователь №: 34 128





А вот выход А -> , которыи из U6.3 торчит, это моно звук? На нем не гудит? Значит надо дополнительное усиление городить. 10я ножка от нее куда идет, на питание?

Наверное стоит разделить каналы (если будешь делать усиление), а то они вон соединяются через резисторы, а тебе этого не нужно. Гудит не от этого, наверное, просто стерео должно быть раздельным, а не в кучу)

Сообщение отредактировал azumi - Четверг, 20 июня 2013, 12:32


--------------------
Профессиональная 3d печать - в ЛС
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gbxtemp
post Четверг, 20 июня 2013, 14:39
Отправлено #147


Продвинутый
**

Группа: Пользователи
Сообщений: 33
Регистрация: 14 июня 2013
Пользователь №: 47 856





да, моно. что значит гудит? не гудит нигде - ни на моно ни на стерео.
на моно сильное искажение (всё в кашу), на стерео нормально но на малой громкости/когда звука нет слышно шум + попискивания.

QUOTE (azumi @ Четверг, 20 июня 2013, 12:24)
Значит надо дополнительное усиление городить.

зачем еще одно? всё и так очень чётко и даже слишком громко на наушниках!
мне бы фоновый шум максимально снизить или вообще убрать.

QUOTE
10я ножка от нее куда идет, на питание?

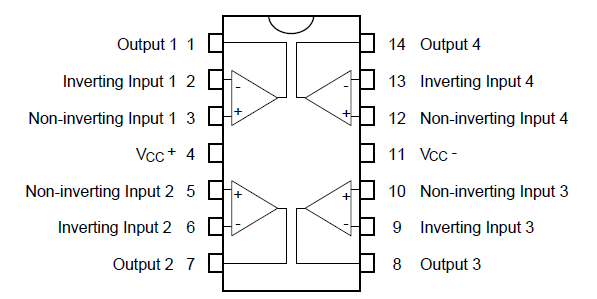

пины прямиком из даташита:
Присоединённое изображение


--------------------
Mega Drive X (SM801-A1) mods: PAL<->NTSC, Stereo sound, RGB video out
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
azumi
post Четверг, 20 июня 2013, 17:08
Отправлено #148


Silent Singer
*******

Группа: Пользователи
Сообщений: 2 204
Регистрация: 20 окт. 2009
Из: Зеленоград
Пользователь №: 34 128





QUOTE (gbxtemp @ Четверг, 20 июня 2013, 15:39)
да, моно. что значит гудит? не гудит нигде - ни на моно ни на стерео.
*

Да, я имел в виду потрескивание, конечно.

QUOTE (gbxtemp @ Четверг, 20 июня 2013, 15:39)
на моно сильное искажение (всё в кашу)
*

Их может вносить та финальная часть микросхемы (У6,3). А еще, это может быть от того что каналы слеплены в кучу. Отключи один (ногу резистора выпаяи) и послушаи, пропадет ли каша. Выходнои конденсатор замени ради интереса.
Моно часть вообще стоит отключить, выпаяв оба резистора, а на мини-дин вывести левыи канал.

QUOTE (gbxtemp @ Четверг, 20 июня 2013, 15:39)
зачем еще одно? всё и так очень чётко и даже слишком громко на наушниках!
*

Ну, затем что изза недостатка громкости у тебя может быть неслышно каких-то голосов, или чего там у тебя не слышно... На моно там еще один операционник то наверное не для красоты стоит)
А наушники туда и не надо подключать, там должен быть линеиныи выход. Может твои наушники перегружают там всю схему.

QUOTE (gbxtemp @ Четверг, 20 июня 2013, 15:39)
пины прямиком из даташита:
*

Я знаю, что на треугольнике с левои стороны, вход без кругляшочка - неинвертированныи вход операционника. Ну, без даташита в смысле) Вопрос был в том, куда эти входы у тебя подключены.

Сообщение отредактировал azumi - Четверг, 20 июня 2013, 17:10


--------------------
Профессиональная 3d печать - в ЛС
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gbxtemp
post Суббота, 29 июня 2013, 10:56
Отправлено #149


Продвинутый
**

Группа: Пользователи
Сообщений: 33
Регистрация: 14 июня 2013
Пользователь №: 47 856





поставил кварц на 14,31818 Мгц.
странный получился "NTSC": изображение как бы расслаивается, звуки стали частотами выше, слева желтая полоса высотой во весь экран (очерчивает как должен быть сгнал), но получилась искаженная паловская картинка (черные границы сверху и снизу) и ускоренный темп игр.
+ тв "подцепляет" этот сигнал с 3-4 раза (постоянно переключаю кварцы).

что я делаю не так? куда конденсатор ставить? или сигнал идет сразу с двух кварцев и тот который сильнее (паловский) выигрывает?


--------------------
Mega Drive X (SM801-A1) mods: PAL<->NTSC, Stereo sound, RGB video out
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
azumi
post Воскресенье, 30 июня 2013, 15:20
Отправлено #150


Silent Singer
*******

Группа: Пользователи
Сообщений: 2 204
Регистрация: 20 окт. 2009
Из: Зеленоград
Пользователь №: 34 128





QUOTE (gbxtemp @ Суббота, 29 июня 2013, 11:56)
или сигнал идет сразу с двух кварцев и тот который сильнее (паловский) выигрывает?
*

Ты их параллельно что-ли подключил?
Там фотки платы протухли. Выложи еще разок.
Как дела со стерео звуком?


--------------------
Профессиональная 3d печать - в ЛС
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
greagnm
post Воскресенье, 30 июня 2013, 16:34
Отправлено #151


Новичок
*

Группа: Пользователи
Сообщений: 2
Регистрация: 30 июня 2013
Пользователь №: 47 993





QUOTE (gbxtemp @ Четверг, 20 июня 2013, 00:37)
Сделал стерео!
*


Кто-то убил мой пост посему повторюсь:
Сделал - молодец, но ты сам писал, что информации и datashet`ов по SM801-A1 нет sad1.gif
Так поделился бы с народом номерами ног SM801 с которых стерео идёт ... angry.gif
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
azumi
post Воскресенье, 30 июня 2013, 16:39
Отправлено #152


Silent Singer
*******

Группа: Пользователи
Сообщений: 2 204
Регистрация: 20 окт. 2009
Из: Зеленоград
Пользователь №: 34 128





ну а вон картинка со схемои выше - не подходит?


--------------------
Профессиональная 3d печать - в ЛС
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
babulya
post Воскресенье, 30 июня 2013, 16:42
Отправлено #153


Новичок
*

Группа: Пользователи
Сообщений: 13
Регистрация: 21 мар. 2013
Пользователь №: 47 289





Консолью его даже нельзя назвать,китайский эмулятор,который только недавно дошел и до нас,лучше купить флеш-карик,поддерживаются все игры кроме огромных хаков (в мега евер драйв они поддерживаются) игр использующие специальные чипы (virtua racing) и игр с не взломанной защитой (beggar princе eng trans и т.д),в флеш-карике поддерживаются сохранение игр,но только в тех где это предусмотрено,естественно они никуда не исчезают.
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
greagnm
post Воскресенье, 30 июня 2013, 17:30
Отправлено #154


Новичок
*

Группа: Пользователи
Сообщений: 2
Регистрация: 30 июня 2013
Пользователь №: 47 993





QUOTE (azumi @ Воскресенье, 30 июня 2013, 16:39)
ну а вон картинка со схемои выше - не подходит?
*


Там схемка для TCT6005/TCT6035. Ноги 158/141; 157/140; 156/139. У меня есть сега на чипе TCT6801 так вот у неё это ноги 6,7,8.

Осциллографа под рукой нет - посему метод тыка как для TCT6801 неактуален. Вот и прошу у человека не жадничать инфой smile.gif
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
azumi
post Понедельник, 01 июля 2013, 19:36
Отправлено #155


Silent Singer
*******

Группа: Пользователи
Сообщений: 2 204
Регистрация: 20 окт. 2009
Из: Зеленоград
Пользователь №: 34 128





http://sblive.narod.ru/ZX-Spectrum/ZX-SEGA/Clones/Clones.htm
Тут пишут, что TCT6005 - это как раз то самое.


--------------------
Профессиональная 3d печать - в ЛС
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Ilyich
post Вторник, 02 июля 2013, 00:41
Отправлено #156


Stark of Winterfell
******

Группа: Пользователи
Сообщений: 1 289
Регистрация: 13 дек. 2006
Из: Москва
Пользователь №: 19 762





Картридж от Масяни работает шикарно, сохранения держит, можно даже спокойно их сдампить на комп, чтобы продолжить игру позже. Во всяком случае, эта флэшка по-любому лучше любого китайского полуэмулятора.

Если до сих пор интересно уважаемому топикстартеру.


--------------------
Dendy Classic&Junior, Sega Megadrive NTSC-J, Super Famicom Modded, Sega Saturn NTSC-J Modchip, Nintendo 64 NTSC, GBA SP, GB Micro, PS1, PS2, PSP Slim, Xbox 360, Nintendo Switch, PC
Почитайте Ильича, правду рубит он сплеча
ПАСТОР ШЛАК - а здесь ковали панк))
user posted image
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gbxtemp
post Вторник, 02 июля 2013, 04:23
Отправлено #157


Продвинутый
**

Группа: Пользователи
Сообщений: 33
Регистрация: 14 июня 2013
Пользователь №: 47 856





Выпаял паловский кварц - наслоения картинки и завышение частот звука пропали, впрочем как и цвет.

это конденсатор не тот (поставил с паловского кварца)? какой должен быть номинал (сейчас стоит на 27 пФ)?

QUOTE (greagnm @ Воскресенье, 30 июня 2013, 16:34)
Так поделился бы с народом номерами ног SM801 с которых стерео идёт ... angry.gif
*

не знаю я что с каких ног чипа идёт - подпаивался к выходам усилителя

Сообщение отредактировал gbxtemp - Вторник, 09 июля 2013, 03:14


--------------------
Mega Drive X (SM801-A1) mods: PAL<->NTSC, Stereo sound, RGB video out
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
shitter
post Вторник, 02 июля 2013, 04:57
Отправлено #158


THAT A FU..
*******

Группа: Пользователи
Сообщений: 8 467
Регистрация: 27 апр. 2007
Из: Озерск. Челябинская обл.
Пользователь №: 22 018





ты кодер переключил в режим NTSC ?


--------------------
user posted image
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gbxtemp
post Вторник, 02 июля 2013, 08:39
Отправлено #159


Продвинутый
**

Группа: Пользователи
Сообщений: 33
Регистрация: 14 июня 2013
Пользователь №: 47 856





QUOTE (shitter @ Вторник, 02 июля 2013, 04:57)
ты кодер переключил в режим NTSC ?
*

да, убрал перемычку. когда замкнута - pal, разомкнута - ntsc. там походу оба кварца на одной одной дорожке стояли. с замкнутой нормально работал pal-кварц на 17 МГц, сейчас разомкнуто и работает NTSC-кварц на 14, но цвета нет.


--------------------
Mega Drive X (SM801-A1) mods: PAL<->NTSC, Stereo sound, RGB video out
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
azumi
post Вторник, 02 июля 2013, 11:26
Отправлено #160


Silent Singer
*******

Группа: Пользователи
Сообщений: 2 204
Регистрация: 20 окт. 2009
Из: Зеленоград
Пользователь №: 34 128





Поставь подстроечник, покрути.
У тебя там оно вот так выглядит?
http://www.mmmonkey.co.uk/wordpress/wp-con...8/md1-pal60.gif
http://www.mmmonkey.co.uk/mega-drive-1-pal-60hz-colour-mod/

Сообщение отредактировал azumi - Вторник, 02 июля 2013, 11:34


--------------------
Профессиональная 3d печать - в ЛС
User is offlineProfile CardPM
Go to the top of the page
+Quote Post

Страниц: 25 « < 6 7 8 9 10 > »
Reply to this topicStart new topic
1 чел. читают эту тему (1 Гостей и 0 Скрытых Пользователей)
0 Пользователей:


Упрощённая версия Сейчас: Пн., 17 июня 2024, 10:06
Skin Designed (c) by Rooq.net, All Rights Reserved.
