Каскадный · [ Стандартный ] · Линейный Клоны Sega MegaDrive\Genesis

[gbxtemp]

нет, не так.
попробовал разных номиналов: 27, 18, 56 пФ.

у NTSC-кварца появляется цвет но неправильно, полосами чередуется зона цветная и ч\б, и цвета неправильные. (
наверное кодер не переключен в режим ntsc (не вижу разницы между работой сеги с кварцем на 17 и 14 МГц - на 14 только цвета нет/неправильные цвета и звук чуть выше)
по плавности движения - непонятно, не могу различить 50 или 60 Гц режим (но вроде чуточку плавнее).

Сообщение отредактировал gbxtemp - Вторник, 09 июля 2013, 03:09

[Miralok]

Вам наверное паять что-то в приставке нравится даже больше, чем играть на ней =)

[gbxtemp]

Вот та заветная перемычка.
Разомкнув ее и узнал как выглядит NTSC, но надо переключать вместе с другой (регионом игры на ntsc, иначе жутко тормозит).
Теперь картина растянута во весь экран как надо и движение идёт плавно, но цвета по прежнему нет (иногда однократно моргает). Надо подбирать конденсатор.

Случайно решил внимательнее глянуть тему форума по ссылке из своего же поста выше

ты кодер переключил в режим NTSC ?

Теперь переключил.

Неправильные цвета то появляются, то сигнал пропадает, картинка опять черно-белая, и так снова и снова.
Не знаете какой конденсатор надо ставить под NTSCшный кварц?

Сообщение отредактировал gbxtemp - Четверг, 11 июля 2013, 15:12

[gbxtemp]

Заметил что один канал (правый) звучит громче другого (левого). Это особенность вывода звука или ошибка в схеме усилителя? Могли так сделать в целях улучшения (или увеличения громкости) вывода моно-звука, т.к. стерео всё-равно не использовали?
Как это исправить?

В NTSC-режиме при первом включении приставки на мгновение (на лого SEGA) появляется правильный цвет, но потом навсегда пропадает (конденсатор на кварц не стоит).

RGB будет работать в NTSC-режиме?

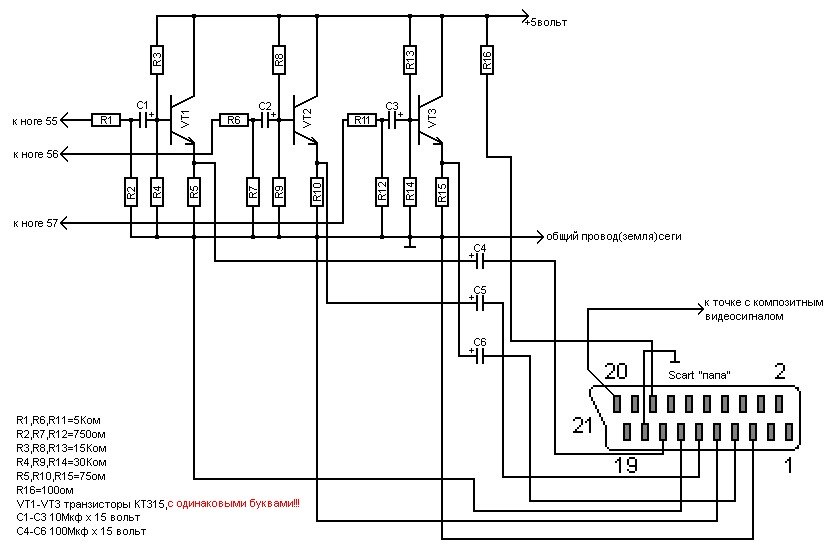

На что лучше в данной схеме RGB поменять транзисторы КТ315 и резисторы 75 Ом??? (их очень трудно найти в магазинах)


Сообщение отредактировал gbxtemp - Четверг, 11 июля 2013, 15:14

[azumi]

Как это исправить?

Ты уже расцепил каналы отпаяв резисторы, как я тебе советовал?)
Если да то надо городить еще один уровень усиления для каждого канала, как это сделано для моно. подоидет чуть ли не любои операционник.
Ну и да, проверь, совпадают ли номиналы деталеи на левом и правом канале.

RGB будет работать в NTSC-режиме?

Да. Ну, по краинеи мере на оригинальных консолях.

На что лучше в данной схеме RGB поменять транзисторы КТ315 и 75 Омные резисторы??? (трудно найти в магазинах)

На любые п-н-п транзисторы. Сопротивления можно на 100 ом ставить, можно на 50, особои разницы нет.
20ю ногу скарта лучше сажать не на композитныи сигнал, а на сигнал чистои синхронизации, если она у тебя есть.

Сообщение отредактировал azumi - Четверг, 11 июля 2013, 15:08

[gbxtemp]

надо городить еще один уровень усиления для каждого канала

на 3403 есть 4 независимых ОУ, думаю если убрать усиление моно, то можно стерео там же усилить (как раз две штуки, сейчас одна не используется)

хотелось бы конечно кроме стерео и качественное моно сделать а не такое как сейчас (всё в кашу и орёт . усиление уже не понадобится? просто соединяем стерео через резисторы и готово?

сигнал синхронизации на гнездо MDN выходит (т.к. на плате VRAM внешний и на него подается эта самая "синхра")

На любые п-н-п транзисторы

вообще на любые или лучше в каком то диапазоне характеристик (ну там токи, к. усиления, частоты)?

Сообщение отредактировал gbxtemp - Четверг, 11 июля 2013, 15:42

[azumi]

(как раз две штуки, сейчас одна не используется)

Ну тогда вообще шикарно.

вообще на любые или лучше в каком то диапазоне характеристик?

Ну можешь конечно загуглить характеристики кт315, но вообще, они там используются как ключи, так что разницы не должно быть. Главное чтобы одинаковые были.

[gbxtemp]

Так поделился бы с народом номерами ног SM801 с которых стерео идёт ...

прозвонил мультиметром и послушал в наушники через электролит.
ноги каналов звука совпали с таковыми у TCT6005:
157 = PSG
158 = Правый?
159 = Левый?

вообще выпаял все резисторы/конденсаторы какие были на звуке и смотрю-изучаю плату. че-то там столько нагорожено..

кстати, сейчас никаких помех вообще не слышно, но правый и левый каналы звучат гораздо тише PSG.

P.S.: Плата DW-2000/02

Сообщение отредактировал gbxtemp - Среда, 17 июля 2013, 13:46

[azumi]

Да там совсем уж лишних деталеи то нет в звуке... Чего там изучать?)

[gbxtemp]

Адъ и Израиль

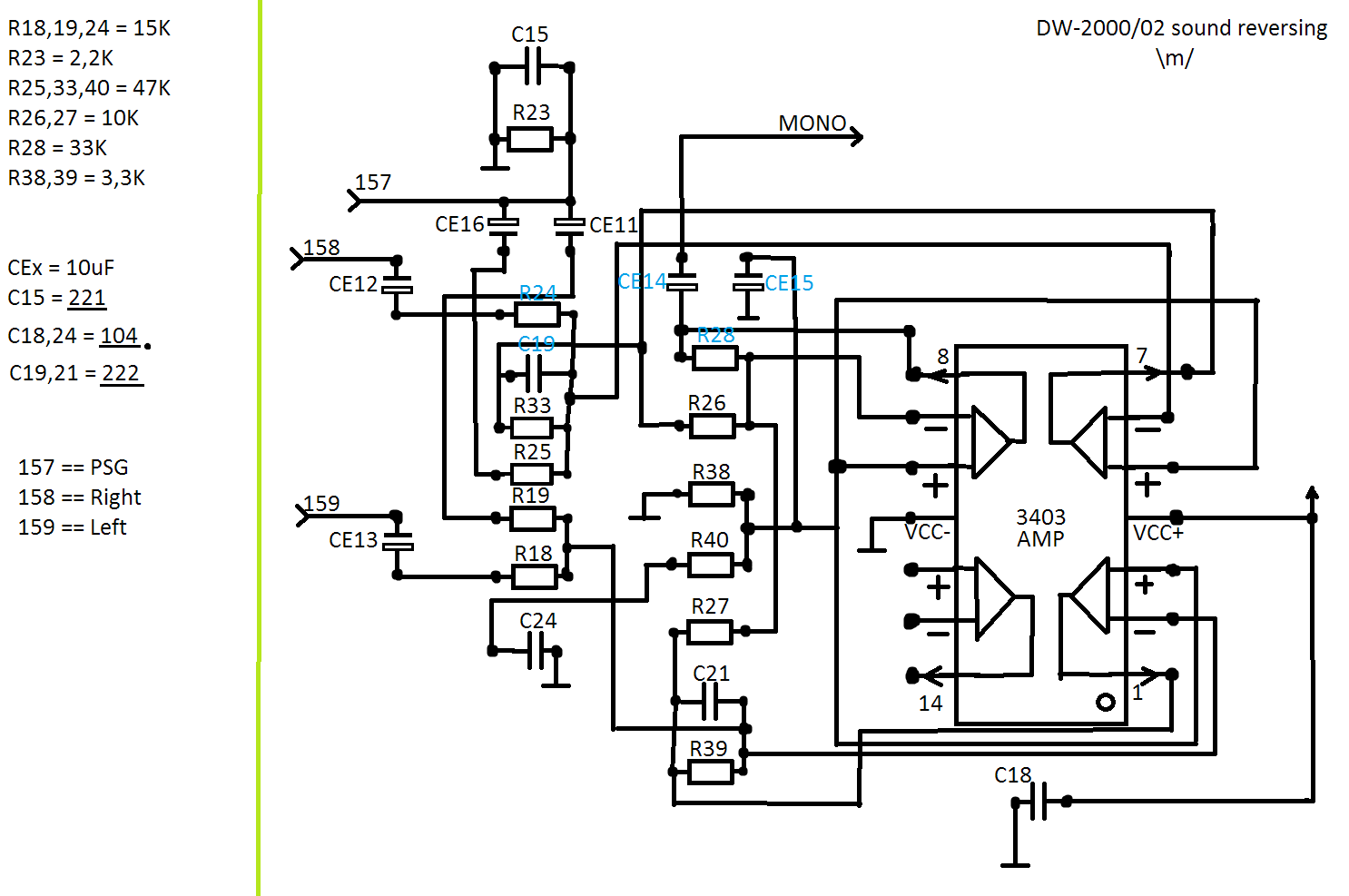

Доставляю схемку звука (соединения отмечены жирными точками)

[azumi]

Да обычная система, таже фигня что на предыдущих страницах. Схема раскидистая у тебя получилась)

Сообщение отредактировал azumi - Четверг, 18 июля 2013, 14:48

[surfin_bird]

Разгребал пачку пиратки, появилось два вопроса:
1. Странная четырёхигровка - есть список игр, выбираются крестовиной, но не запускаются ничем Пробовал все возможные варианты на контроллерах с обоих портов + ресет. В помойку, или есть хитрый код?
2. Phantasy Star IV. Стандартно: всё работает, но нет батарейки. Причём явных контактов для неё тоже нет. Можно ли как-то определить, куда её припаивать? Или на подобной пиратке бесполезно даже пытаться?

Сообщение отредактировал surfin_bird - Вторник, 08 июля 2014, 13:25

[Ilyich]

1. На помойку.
2. Бесполезно.

[surfin_bird]

Ясно, спасибо.

[Anzipex]

Приветствую. Оцените пожалуйста данный клон. Был куплен в конце 90-х. На сколько данная версия уступает Asian PAL? Чем Asian PAL лучше (качество картинки, звук) или принципиальных отличий мало?

[p_star]

Резиновых ножек нет, стоит неровно.

[HizumiCrossy]

Всем привет! Вопрос такой) Мне отдали недавно 4 приставки SEGA (две Mega Drive 2, Magistr Drive 2 и ATGames Mega Drive), все проверил - 2 не включаются вообще, одна включается через AV кабель, но изображение плохое, с картриджем Battletoads & Double Dragon первая заставка с надписью "SEGA" разбивается на пиксели, а дальше игра идет нормально только цвета какие то глючные, не такие как должны быть, и звук плохой, остальные игры тоже глючат только картинка пропадает и появляется каждые 2 секунды и скачет вверх вниз. Еще одна приставка поновее со встроенными играми работала какое то время, но походу я сам ее спалил и незнаю что там заменить, так как на плате не обнаружил ни каких признаков стабилизатора. Что сделать чтоб работала хотя бы она из них?

[shitter]

просто выкинь это говно и купи нормальную оригинальную приставку

[Drozd.j]

Хорошие бы не отдали.

[HizumiCrossy]

Те кто отдавали, сами незнали в каком они состоянии, потому что тока тушки и были, БП, AV и джои мои, ими и проверял
