Чувак, это все прекрасно, только речь шла не о том, что Сега изначально залупнулась поставить нормальный звуковой чип в Мегадрайв, 32х или еще куда-либо, а в том, что она еще и шла по пути ухудшения качества. И, так сказать, из дерьма не постеснялась сделать дерьмо, политое блевотиной. И при всем этом вторые модели еще и самыми продаваемыми стали)

Сообщение отредактировал Axel089 - Суббота, 05 декабря 2015, 22:44

[Bubel]

Залил вавки без редактирования (в той MP3 я громкость на 45 проц. поднял)
https://www.dropbox.com/s/icuwcr240umyd7v/sor.rar?dl=0
У тебя будет "песок" cлышен на 3-й title композиции?
Я в других слышу на определенных басовитых нотах, но это не похоже на шум, а на какую то электрическую вибрацию. На title - в основной милодии вроде чисто.

[Axel089]

Хорошо все звучит. Почти так же чисто, как на эмуле.

[Bubel]

Хорошо все звучит. Почти так же чисто, как на эмуле.

Если что - это Genesis c TMSS - VA6 ревизии и звук сразу с чипа взят (до усилителя), как тут http://shmups.system11.org/viewtopic.php?f=6&t=38990&start=0 и на тюльпаны выведен.

[Langrisser]

Собственно всем известно, что выполняя регион мод, нужно запастить ргб кабелем, иначе в дальнейшем придётся сидеть с чёрно-белой картинкой (ну если нету кварца на замену).
http://www.ebay.com/itm/RGB-Scart-Cable-fo...YUAAOSwv0tVTbLg
Я купил вот этот кабель. Слегка смутило, что там написано что он только Pal (разве pal и ntsc разделяются по кабелям? что за бред?). Подключив его к приставке какой-либо разницы в изображении не заметил (стереозвук был). Потом сделал собственно регион мод. Был неприятно удивлён оттого, что после перевода в ntsc (60 герц) изображение стало черно-белым. Так должно быть на композитах, но не на ргб же! Прозванивать стал контакты. Ободок не заземлён, земли на отдельных штырьках. При чём только на аудио и композите! На ред, грин и блай нет земель. Сигналы с них прозваниваются, только если замкнуть с землёй, скажем, от композита. между 8 и 16 контактом висит резистор(и к 8 идёт провод). Знакомый сказал, что раз он там висит, значит должно работать и без земель. Я вообще запутался уже. В чём тут дело? Это шнур плохой какой то без земель или что? Его тоже как то дорабатывать надо? В гайдах по моддингу у всех сразу работало с ргб...

[azumi]

Был неприятно удивлён оттого, что после перевода в ntsc (60 герц) изображение стало черно-белым.

Скорее всего, у тебя телек в композитном режиме, а не в ргб.

Ободок не заземлён, земли на отдельных штырьках. При чём только на аудио и композите! На ред, грин  и блай нет земель.

Это обычное дело. Они в телеке соединяются.

[Bubel]

Проверь что на 16-й пин у тебя идет - синхра или 5-9V.
И посмотри по качеству картинки - точно видео не композитное в ЧБ.
А то эта проблема в основном от того, что ТВ в RGB не переключается и берет композит, который у тебя NTSC стал.

[azumi]

Проверь что на 16-й пин у тебя идет - синхра или 5-9V.

синхры там и не должно быть жеж.
там должно быть либо 0, либо больше 3 вольт. при 0 будет композитныи режим, если в телеке нет ручного переключения.

[Bubel]

синхры там и не должно быть жеж.

А... это у сатурна синхра напутана

[Langrisser]

Сейчас попробовал резистор убрать между 8 и 16 контактами (заменить простым проводком), разницы нету. Видимо, всё же придётся мультиметр купить и посмотреть какие там напряжения

[Langrisser]

Вот в чём проблема была. Торговец на ебей утверждает, что там где 2-8,16 связь это нтсц версия, а в кабеле для пал должно быть 6-8,16(как я подрисовал). По моему это всё бред. Пытался разобрать этот разъём и пофиксить, но он там совершенно не ремонтопригодный (под резинкой всё какой то пластиковой изоляцией залито по всему объёму). Вобщем, заказал шнур в другом месте. Надеюсь пришлют нормальный.

Присоединённые эскизы

[arhern]

Просто отпаяй композит пин на 20... сразу всё поймёшь.

[Zakobler]

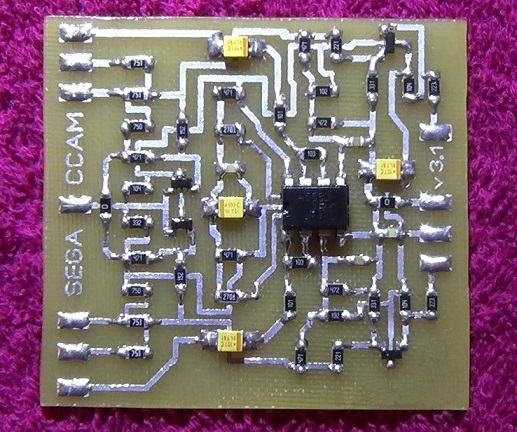

Сделал себе такой мод.
http://www.retrotimegames.com/ccam.html
Работает! не сказать что звук стал прям так сильно лучше, но вот высокочастотные шумы в музыке пропали

Сообщение отредактировал Zakobler - Понедельник, 21 декабря 2015, 23:47

Присоединённые эскизы

[Zakobler]

думаю, что дело именно в проводе!

на сколько я знаю, SCART - это "универсальный" разъём.
в него можно впихать и RGB, и S-VIDEO, и Композитный вход есть (жёлтый RCA)

тоже думал такой купить, но заморочился и спаял сам.
долго правда искал mini din 9-pin .. думал паять напрямую, но всё же нашёл. только у него (из-за того что он разборный) кожух был слишком толстый и в сегу залезать не хотел.. пришлось вместо него трубку термоусадочную надеть..
провод купил экранированный 5 метров (чтоб точно хватило!)

имею 3 версии MD2 (usa, asia, eur) на всех кабель работает!
регион мод сделан только на европейке md2 (с красными кнопками ресет и pwr) через обычный провод RCA (на 60Гц) изображение ч/б, через скарт - цветное!

http://members.optushome.com.au/eviltim/gamescart/mega2.png

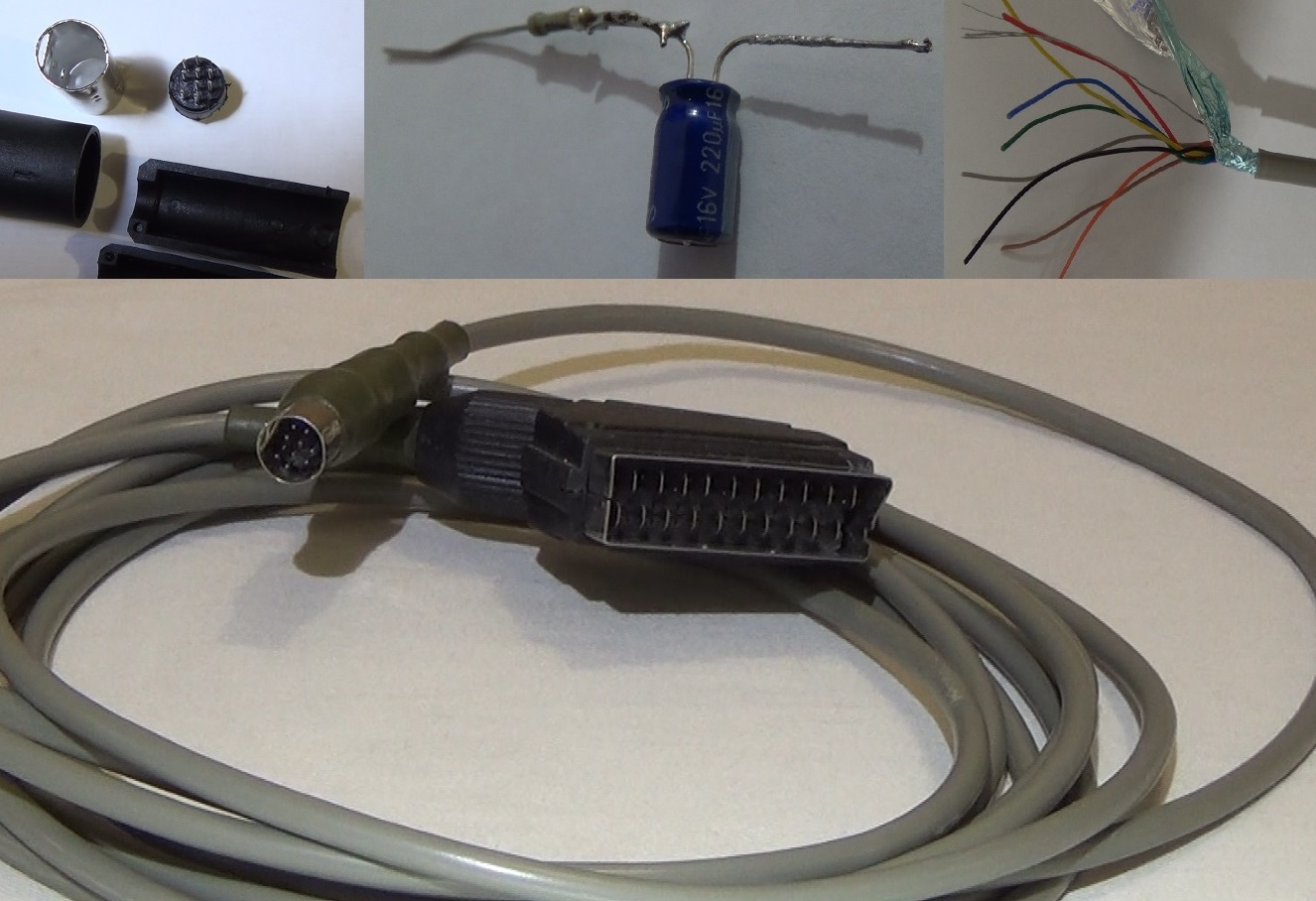

в общем, внизу фото того, что получилось у меня..

ну их нафиг этих китaйцeв
для себя лишний раз убедился, хочешь сделать хорошо - сделай сам!

Сообщение отредактировал Zakobler - Вторник, 22 декабря 2015, 01:14

Присоединённые эскизы

[Zakobler]

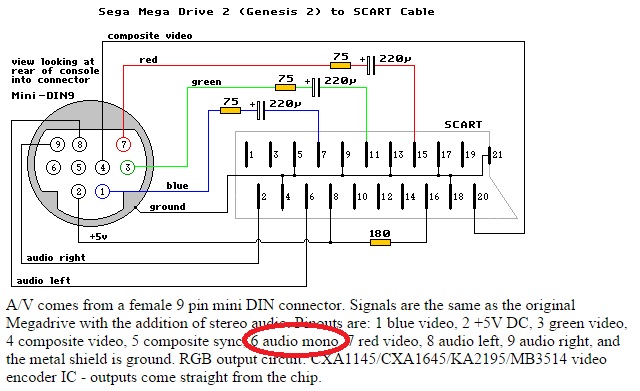

Вот в чём проблема была. Торговец на ебей утверждает, что там где 2-8,16 связь это нтсц версия, а в кабеле для пал должно быть 6-8,16(как я подрисовал). По моему это всё бред.

Шестой контакт это аудио(моно), какие там 5 вольт?
торговец на е6ей вапсче заврался!

схему и описание взял тут:
http://members.optushome.com.au/eviltim/ga...t/gamescart.htm

Присоединённые эскизы

[RockMax]

Брал в прошлом году RGB-SCART в Retro Computer Space магазинчике на eBay.

Лот назывался "Sega Megadrive 2 RGB Scart Lead v1.2". Сделан в Британии.

Так вот, подключал через него MD2 Asia Pal (Japan 50 Гц) и Sega CDX (USA 60 Гц) к ЭЛТшному RUBIN. Обе приставки выдавали цветную насыщенную красками картинку.

Может конечно я плохо читал, но не заметил, какую именно приставку Вы модите? Китайский новодел? Скорей всего дело в кабеле. Попробуйте заказать более качественный, а не ноунейм.

[Devonshire]

Добрый день!

Какой ntsc лучше выбрать J или U?

[AniMeat]

Вот тему почитай, там все ответы можно найти.

[Devonshire]

Там нет ответа на мой вопрос к сожалению. Там сравнивается PAL и NTSC.

Вот тему почитай, там все ответы можно найти.

[Axel089]

О какой Сеге речь вообще? Мегадрайве?
