Каскадный · Стандартный · [ Линейный ] Sega Megadrive\Genesis, аппаратные вопросы, Консоли\аксессуары\ремонт\моды

[Red777]

Вот решил погамать как-то в свой старенький MD2 (родной, ПАЛ), достал, включил, и (WTF??!!), во время игры по экрану снизу вверх плывет полоса искажающая изображение и звук. Карики пиратские, причем замечено что в некоторых играх идет просто эта полоса с незначительным искажением звука, а в других звук просто отсутствует и слышно гудение. Подключаю к телеку через антенный вход (AV тюльпан утерян к сожелению). Подскажите что это может быть за поломка и как ее победить? 11 лет работал исправно и тут вот на тебе...

[AnubiS]

Судя по видео Альтмера, вертикальные полосы убираются добавлением микросхемы lm1881. А вот как он победил наводки на звук - https://youtu.be/cNqrlzfrLiQ?t=12
Походу лучше ничего не придумаешь.

[shitter]

купил тут на пробу RGB SCART на ебее у англичан, с индивидуальным экранированием звукового канала
и все пучком, отличное качество видео и чистый звук без фона, а цена чуть дороже чем у китайцев за убогий кабель с ужасным фоном в звуковом канале

RGB Scart Cable TV AV Lead for Sega Megadrive II 2 High Quality DOUBLE SCREENED
продавец consolegoods_uk
цена 800р включая доставку

в общем рекомендую к покупке
в него останется добавить мод от алтмера, чтобы убрать полосы )

Сообщение отредактировал shitter - Суббота, 01 февраля 2020, 16:05

[Kislorod]

А мне на днях от поляка приехал кабель. Тоже всё ништяк
Разве что дизеринг я теперь даже на крылышках летающих врагов в первом сонике вижу

[Stroke]

Уже месяца три играю на таком.
Качество - супер!
Консоль - первая МД европейка, звук подключен из порта наушников.

[Axel089]

Да, фонящий звук - извечный косяк у китайских шнуров для любых платформ. Хотя меня не то, чтобы сильно парит.

У меня какой-то кастом-вариант от поляков вроде - все пучком. А для первой модели - говно с Али, но картинка ок, а звук все равно через мини-джек выводится)

[Kislorod]

Вот я потому и заказал такой кабель для первой модели Genesis: https://www.ebay.com/itm/Sega-Mega-drive-I-...353.m2749.l2649

Мини-джек - в порт наушников, и через скарт идёт стерео. Весьма удобно.

[shitter]

c первой моделью все проще, там забираешь стерео с порта наушников и нет проблем с качеством звука, а вот у второй модели проблем куча со звуком, мало того что у самой консоли звук дерьмовый, у дешевого ргб кабеля такие наводки в звуковом канале, что уши вянут от фона

[deadmankoi]

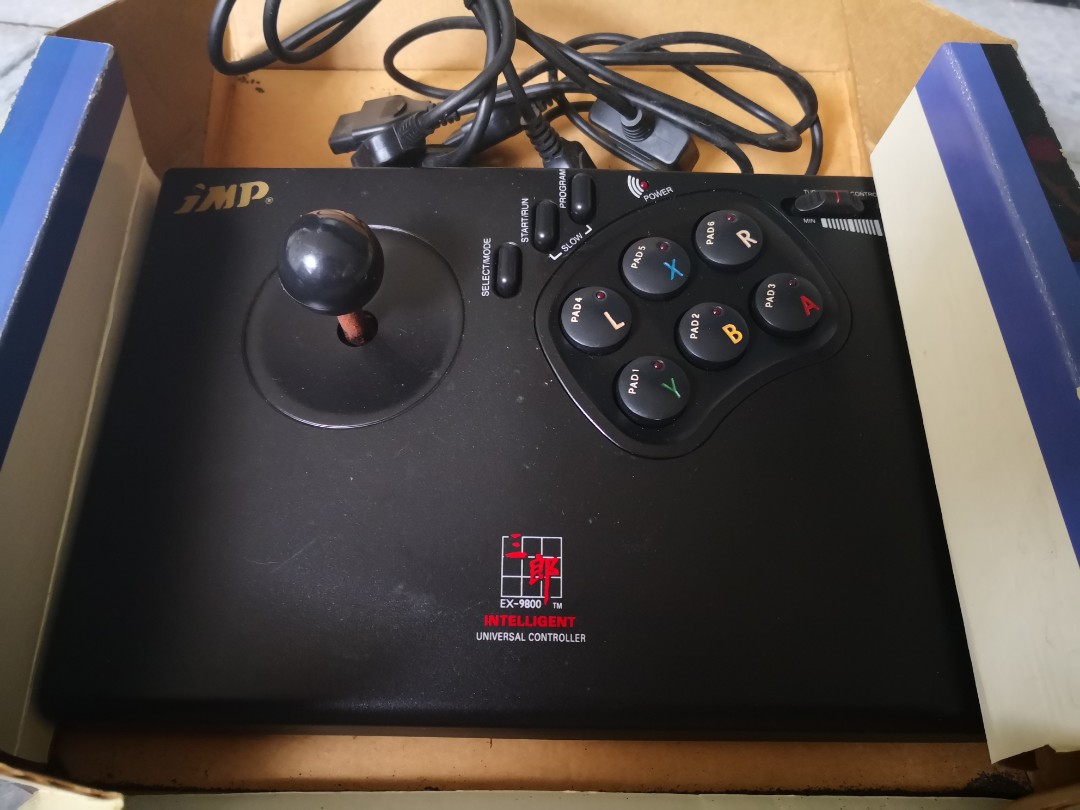

Незнал куда написать, решил сюда, никто не подскажет где можно найти провода для этой штуковины? (фото взято из инета)



Тут получается нужен провод у которого один конец это как у джойстика на фамиком, а второй как у сеговского, я что то нигде не нашел

Сообщение отредактировал deadmankoi - Понедельник, 17 февраля 2020, 13:34

[Abobo_hit_Abobo_run]

Позвольте задать пару глупых вопросов.
В руки попала Sega Mega Drive RGB (Французская)
http://hardware.segakore.fr/en/console_10.html

Как можно проверить вывод видео без а/в кабеля? В интернете есть совет попробовать 2 скрепки приклеенные к композитному проводу вот только в какие пины их вставлять? И в целом какая у них распайка для композитного провода?

Еще у неё фонит звук через передний разъем, это нормально?

[Axel089]

Еще у неё фонит звук через передний разъем, это нормально?

Небольшой фон - нормально, особенно если ползунок стоит ниже, чем на середине.

[Abobo_hit_Abobo_run]

Небольшой фон - нормально, особенно если ползунок стоит ниже, чем на середине.

Спасибо, стало поспокойнее =)

В общем. Как я понял, модель 1600-09 не может выводить сигнал кроме как через СКАРТ кабель. Композит у неё даже не подключен. Это видно на фото. Ревизия платы VA4.

Вопрос. Как включить возможность выдачи композитного видеосигнала? Просто впаять резистор на его штатное место?

Фото 1

» Нажмите, для открытия спойлера «

Фото 2

» Нажмите, для открытия спойлера «

][/URL]

[Axel089]

Кстати, раз уж пошла такая пьянка, то у меня тоже вопрос к технарям - фон можно убрать только MegaAmp, или достаточно поменять кондеры?)

[shitter]

Кстати, раз уж пошла такая пьянка, то у меня тоже вопрос к технарям - фон можно убрать только MegaAmp, или достаточно поменять кондеры?)

насколько я понимаю там разводка звука сделана так себе, поэтому и лепят отдельным модулем мегаамп и т.д.
если бы было достаточно заменить кондеры все бы так и делали )
я выкладывал видос, где чувак подключал ламповый усилок к мегадрайву

Сообщение отредактировал shitter - Вторник, 18 февраля 2020, 21:25

[Destro]

Вот видео по этой плате в двух частях, там правда ещё и s-video он делает, но понять можно что к чему.





Сообщение отредактировал Destro - Вторник, 18 февраля 2020, 21:34

[Abobo_hit_Abobo_run]

Вот видео по этой плате в двух частях, там правда ещё и s-video он делает, но понять можно что к чему.

Последовал примеру. Ничего не получилось.
Начал изучать интернеты.
В общем, если нужен композит - Sega Maga drive RGB (1600-09) надо избегать как огня. Там надо около 20 компонентов впаять (https://darius-saturn.com/forum/viewtopic.php?f=162&t=8932).

Так себе развлечение.

[freeman]

такой вопрос,думаю обновить мод MegaAMP на версию 2.0
https://vk.com/westeex?w=product-190392496_3091369%2Fquery
Сейчас стоит вот такой http://gbx.ru/?showtopic=110351&hl=
Есть ли разница со старой версией,если да,то на сколько она ощутима?

[Snooprah]

Подключаете консоль как? Scart-RGB или композит? Или Scart-композит (да, и такое возможно, если телик не поддерживает RGB).

[Kislorod]

Ерунда какая-то. В 2006, и уж тем более в 2011 году все телеки уже были мультиформатные, и им было глубоко пофиг, NTSC там или PAL. Тем более звук - он везде одинаковый. Или вы антенным кабелем подключаете?

[Ol_]

Ерунда какая-то. В 2006, и уж тем более в 2011 году все телеки уже были мультиформатные, и им было глубоко пофиг, NTSC там или PAL. Тем более звук - он везде одинаковый. Или вы антенным кабелем подключаете?

Подтверждаю. Мой 14-дюймовый Akira умеет как в PAL, так и в NTSC. Покупали в 2006 году за какие-то копейки (~3000р).

[Snooprah]

Господа, вы правы) вот поэтому и спрашиваю как подключает)
Потому что если это композит обычный через тюльпаны - то бред. Там нечему помирать.

А если через SCART подключение, то уже есть нюансы. Т.к. аудио может через разные пины выходить в случае двух разных режимов (RGB или композит).
