Каскадный · [ Стандартный ] · Линейный Потенциометр TC1 на SNES, Помогите разобраться

[Elijah]

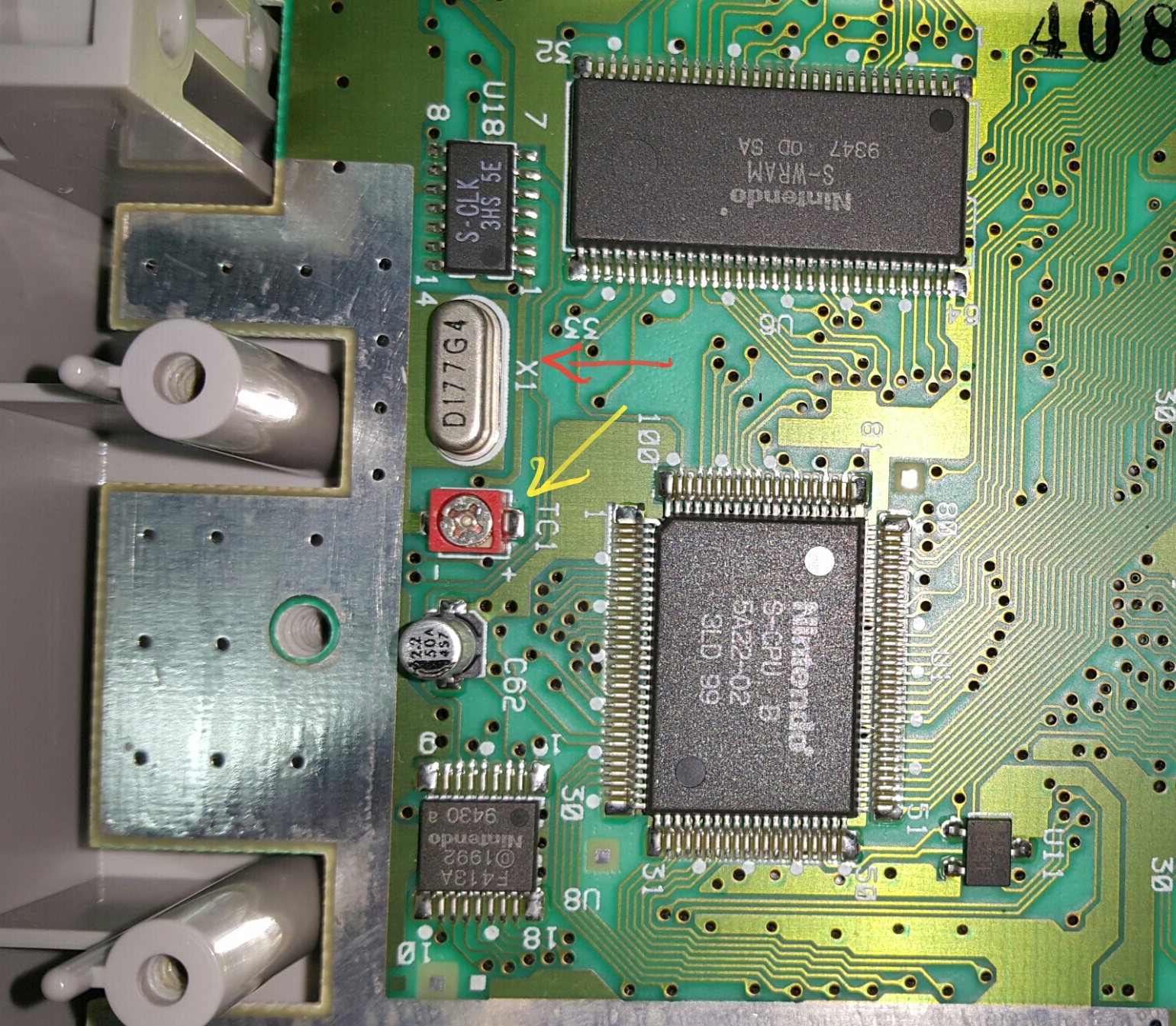

Разобрав Super Nintendo, чтобы почистить, сильно крутанул пару раз потенциометр (на фото указан желтой стрелкой). Теперь не знаю, сбил ли я что-то в настройках или нет, и как вернуть к заводской настройке. Во время игры при подкрутке потенциометра (подключение к ЭЛТ-телевизору через композитный A/V кабель) ничего не меняется, хотя, насколько я знаю, подкрутка потенциометра должна менять частоту осциллятора (на фото помечен красной стрелкой) и цветность. Как его вообще настроить правильно и узнать, рабочий ли он (и потенциомерт, и осциллятор) и влияет ли на что-то его неправильная настройка?

Сообщение отредактировал Elijah - Понедельник, 28 ноября 2016, 09:27

Присоединённые эскизы

[Elijah]

Разобрав Super Nintendo, чтобы почистить, сильно крутанул пару раз потенциометр (на фото указан желтой стрелкой). Теперь не знаю, сбил ли я что-то в настройках или нет, и как вернуть к заводской настройке. Во время игры при подкрутке потенциометра (подключение к ЭЛТ-телевизору через композитный A/V кабель) ничего не меняется, хотя, насколько я знаю, подкрутка потенциометра должна менять частоту осциллятора (на фото помечен красной стрелкой) и цветность. Как его вообще настроить правильно и узнать, рабочий ли он (и потенциомерт, и осциллятор) и влияет ли на что-то его неправильная настройка?

Может кому пригодится. Разбираясь в этом вопросе, связался с бывшим инженером бывшего магазина "Dendy" и со службой поддержки "Nintendo" (к чести которой можно сказать, что они внимательно отнеслись к моему запросу и, несмотря на то, что поддержка SNES давно ими не осуществляется, ответили на мой вопрос, и очень компетентно). Итак ответ первый:
Спасибо! Кстати, у меня появилась более точная информация из двух разных источников, один - это инженер бывшего магазина "Dendy", а второй - от специалиста службы поддержки компании "Nintendo". Вот что они мне ответили.
Первый:
"Такой конденсатор однооборотный и за один поворот в любую сторону проходит полный круг регулировки от минимума до максимума, так что, на несколько оборотов его скрутить невозможно. Насчет тактовой частоты - все верно, но меняет ее такая емкость в микроскопических пределах. Поставьте засечку на регулировочной обкладке между символами "+" и "-" на плате. По логике, это и должно быть среднее положение. Тем боле, что средних положений у этого регулятора два, в диаметральных точках. "-" соответствует минимуму, а "+" - максимуму значения". Фото прилагается.
Второй (от Nintendo):
"Добрый день!
Мы получили ответ по Вашему вопросу!
Если верить документации, то:
Потенциометр действительно меняет частоту D177G4.
Корректная частота - 17,73 MHz.
Точка замера для этой частоты это 8 и 9 пины S-CPU.
С наилучшими пожеланиями,
Служба технической поддержки Nintendo".

Присоединённые изображения

[sergi]

Это не осциллятор и не потенциометр, это - Подстроечный конденсатор, он стоит в цепи с кварцем

нужен для подстройки в случае уплывания частоты

уплывает частота из-за неточности в изготовлении деталей - т.е. конденсаторов или кварца

но в виду того что детали довольно качественные хоть и сделаны на заре малой электроники, всеравно подстроечный кондер ставится, он не нужен в целом и можно поставить вместо него постоянный, но если бы вдруг чегото пошло не так то он бы пригодился подправить частоту

такие же стоят и на фамикоме и на нес, вероятно оттуда его решили воткнуть и в снес, но на нес и фамикоме он нужен действительно т.к. частота несущей заодно и формирует поднесущую цвета - если его подкрутить то пропадает цвет в фамикоме или нес, а тут своя поднесущая для цвета формируется контроллером RGB для композита и не влияет на цветность

Сообщение отредактировал sergi - Суббота, 03 декабря 2016, 20:14

[DEIDARA]

я ожидала тут измерение немного другого

[sergi]

Нет, тут только приставки мерят

[Stepler]

Нет, тут только приставки мерят

У меня это конденсатор вообще ничего не меняет, ну если и меняет, то в микроскопических приделах. Играю через композит, крутил его в обе стороны, поднесущая не уплывает, уплывает есть.

Предполагаю что эти 50 пикофарад меняют частоту максимум на пару сотен герц, потом эти 17 Мгц еще на 4 по моему делятся, так что поднесущая ее меньше сдвигается и никакого влияния не оказывает.

[sergi]

это чисто техническая регулировка и на работу никак не влияет - рудимент, на сеге нет такого и все работает
