> Схема Частотного Генератора денди.

grover_jackson
post Среда, 31 мая 2017, 19:45
Отправлено #1


Новичок
*

Группа: Пользователи
Сообщений: 7
Регистрация: 13 окт. 2013
Пользователь №: 48 728
Всем привет.

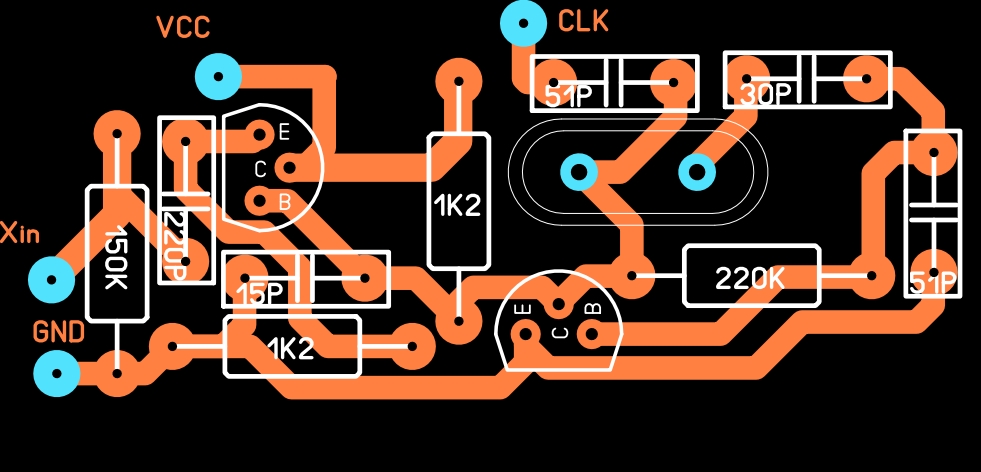

Ребят можете помочь. Собрал плату Частотного Генератора на транзисторах 2sc3198. Не работает. Экран че то немного дергается. Вот схема. Можете посмотреть может че то не не правильно сделал.
Сама приставка сделана на микросхемах. UA6538 B UA6527P
Заранее Благодарен.

Присоединённые эскизы
Присоединённое изображение
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Akell
post Суббота, 03 июня 2017, 20:36
Отправлено #2


Фанат
***

Группа: Пользователи
Сообщений: 113
Регистрация: 21 апр. 2017
Пользователь №: 58 733
откуда схему срисовал?

компоненты?

вот сейчас смотрю на фамиклон на рассыпухе и там нечто аналогичное, однако, на шелкографии распиновка транзистора зеркально нанесена. Притом транзисторы одинаковые, тоже 3198
user posted image
