Каскадный · Стандартный · [ Линейный ] Amstrad Mega-CD, Mega-PC + Sega-CD2

[piroxilin]

*** Fusion гидридного компа Amstrad Mega-PC и Sega-CD2 ***

Тема про "голый" Амстрад сильно разрослась и было решено вынести этот "эксперимент" в отдельную ветку. Эксперимент состоит в том, что в обоих гибридах Мегадрайва и ПК были заложены возможности их расширения CD приводом, но ни там, ни там это на практике реализованно не было.



Чисто технически к этим компам можно подключить оригинальные CD-аддоны с помощью спец-кабеля, но эту затею никто из производителей не исполнил.



Только я . Что для Терадрайва, что для Мега-ПЦ.
Разница только в том, что у Терадрайва своя, особая разводка сигналов на слоте расширения и сигналов там больше (64 вместо 60 обычных)



и "просто-так" его не подключить :



А в Мега-ПЦ слот стандартный



Можно даже плату с частью мегадрайва просто вот-так воткнуть в Сегу-СД



И всё тогда будет работать (ну почти), но лучше конечно так :



Для Амстрада переходник собрал из стандартный комплектующих :



Слот на 60 пинов (как в денди)
Макетка из Китая, с Али
Разъём IDC60 пама,угловой
Ряд штырей PLS-40
Разъём IDC60 мама на кабель
И ещё самопал - фигулька, нажимающая кнопку питания внутри слота Сеги (всё вподрят + термоусадка)



Так это выглядит со стороны :



Под чёрной бумажкой остались выводы углового ИДЦ разъёма и 30 соединений проводом МГТФ - бамажка прикрывает выводы, чтоб они не царапали пластмассу корпуса компа.



Напрямую паять разъёмы нельзя, т.к. получается зеркалирование рядов A и B - поэтому у меня кабель прямой, а перемешивание я сделал на плате у стороны компа т.к. там удобнее.

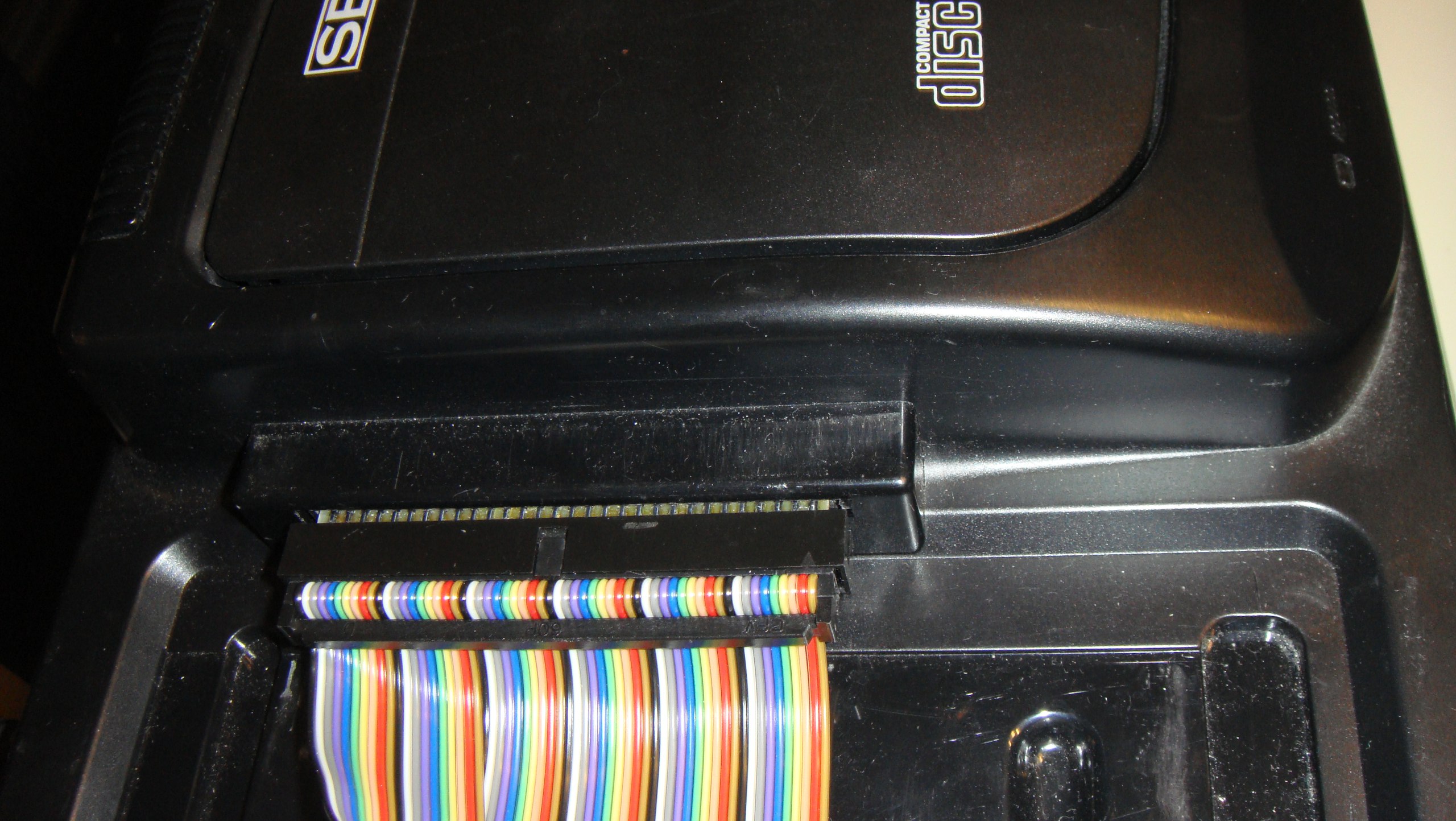

Со стороны Sega-CD разъём прямой :



Состоит тоже из всего стандартного:

Разъём IDC60 папа прямой
Разъём IDC60 мама на кабель
Кусок текстолита с ламелями от донора (карик денди, слот расширения сеги - что угодно)

Подключается так :



Сидит удобно



Игры крутит



В добавок - небольшой кинчик, как это всё работает на Амстраде
Снято ночью в подвале на тапок :



Вот и всё -телемаркет!

[Ol_]

Интересно было почитать-посмотреть. Когда читал хотел видео процесса запросить, дошел до конца и видео тут как тут

[alias1093]

очень интересный гибрид получился.
повезло то, что в амстраде все более менее стандартно, что с сега-частью, что с ПК-частью
а вот интересно, 32х сега-часть потянет (для полной уж совместимости) ?
и да, DOOM на маленьком экранчике самый хардкор, забавно было его слышать на фоне и играть в тоже самое время в терминатора ))

[piroxilin]

очень интересный гибрид получился.
повезло то, что в амстраде все более менее стандартно, что с сега-частью, что с ПК-частью
а вот интересно, 32х сега-часть потянет (для полной уж совместимости) ?
и да, DOOM на маленьком экранчике самый хардкор, забавно было его слышать на фоне и играть в тоже самое время в терминатора ))

32х можно поключить, только морока брать с него РГБ от мегадрайва для подачи на 32х - с ВГА разъёма. Да и торчать это будет как не высратый котях . А аппаратно - без проблем ...
С этой ПК частью спокойно не поиграешь в сегу - комп довольно-таки шумит.
Заказал ща для него апгрейд - TI486SXLC-G50 процессор
Будет лютый овердрайв! Он рассчитан на установку вместо 386-sx 1-в-1, да ещё и не 50 МГц - будет забавно

[shitter]

молодцом
