Добрый день ребят.Купил вчера sega md2 оригинал японку,подсоединил дома и бани черно белое изображение..понял ,что по региону не катит..ну ладно..внутри что то бултыхалось..вскрыл ее и обноружил там пипец..там были руки чьи то кривые....нашел пайку перерезанным дорожку и ещё кварцевую фигню( понял по маркеров ее)хотелось бы починить ее и перевести в цвет...помогите советом пож-та..так как сам в этом не волоку!

[azumi]

Советую выложить детальные фотки, например.

Через ргб скарт будет цвет.

Сообщение отредактировал azumi - Воскресенье, 28 января 2018, 14:41

[Iris]

Кто-то "делал" там регион-мод, видимо, да перестарался((

Если познаний в электронике вообще нет, то лучше отдать мастеру, чтобы он восстановил дорожки и убрал оттуда этот кварц. Или просто - возвратить эту консоль обратно и вернуть деньги (если это возможно)

[toren87.87]

Ребят как добавить фото? Выдает ошибку хотя размер фото не большой.

Добавлено спустя 2 минуты:

Кто-то "делал" там регион-мод, видимо, да перестарался((

Если познаний в электронике вообще нет, то лучше отдать мастеру, чтобы он восстановил дорожки и убрал оттуда этот кварц. Или просто - возвратить эту консоль обратно и вернуть деньги (если это возможно)

Вернуть к сожелению нет возможности...(( Паяльник в руках умею держать немного..Хотелось бы понять просто что тут накосяченно и как исправить..

Сообщение отредактировал toren87.87 - Воскресенье, 28 января 2018, 14:48

[azumi]

Выкладываи во вконтактик, а сюда ссылки.

Исправить можно добавлением второго кварца и переключашки. Либо вернуть все к оригиналу и тогда в цвете будут работать только нтсц карики.

Сообщение отредактировал azumi - Воскресенье, 28 января 2018, 15:25

[toren87.87]

https://3.downloader.disk.yandex.ru/preview...2&size=808x1169

Добавлено спустя 45 секунд:
https://2.downloader.disk.yandex.ru/preview...2&size=808x1169

Добавлено спустя 1 минуту:
https://3.downloader.disk.yandex.ru/preview...2&size=808x1169

Сообщение отредактировал toren87.87 - Воскресенье, 28 января 2018, 15:37

[Axel089]

Такое ощущение, что кто-то хотел ее перевести в PAL-режим, но накосячил.

А может, наоборот, Asia PAL перевести в 60 Гц. То, что консоль с надписью Made In Japan, вовсе не означает, что она японского региона.

Сообщение отредактировал Axel089 - Воскресенье, 28 января 2018, 15:39

[toren87.87]

Такое ощущение, что кто-то хотел ее перевести в PAL-режим, но накосячил.

Я думаю да..только как вернуть на исходную..или самому перевести в pal?

Добавлено спустя 57 секунд:

Такое ощущение, что кто-то хотел ее перевести в PAL-режим, но накосячил.

А может, наоборот, Asia PAL перевести в 60 Гц. То, что консоль с надписью Made In Japan, вовсе не означает, что она японского региона.

На плате надпись sega jap

Добавлено спустя 1 час 20 минут:
Что ни кто не даст дельного совета???


Сообщение отредактировал toren87.87 - Воскресенье, 28 января 2018, 16:59

[Axel089]

Что ни кто не даст дельного совета???

А тут call-центр, по-твоему, и у людей не может быть своих забот? Тем более, в выходной

Сообщение отредактировал Axel089 - Воскресенье, 28 января 2018, 17:08

[toren87.87]

И тут call-центр, по-твоему, и у людей не может быть своих забот? Тем более, в выходной

Нет конечно,не call центр))

[azumi]

Я думаю да..только как вернуть на исходную..или самому перевести в pal?

Добавлено спустя 57 секунд:

На плате надпись sega jap

Добавлено спустя 1 час 20 минут:
Что ни кто не даст дельного совета???

Ну ты реши, пал ты хочешь или нтсц.
Схема на сегумегу есть в интернетах. Буду дома - гляну твои фотки.

[toren87.87]

Ну ты реши, пал ты хочешь или нтсц.
Схема на сегумегу есть в интернетах. Буду дома - гляну твои фотки.

Хотелось бы pal..сейчас она ntsc..но какая то странная .включаю то есть чёрно-белые изображение..то бегут полосы и пропадает совсем

[azumi]

Воткни нтсц карик. Возможно, твои телек не понимает нтсц.

[toren87.87]

Воткни нтсц карик. Возможно, твои телек не понимает нтсц.

Да так и есть..телек не берет ntsc

Добавлено спустя 36 секунд:

Воткни нтсц карик. Возможно, твои телек не понимает нтсц.

Я пробовал на двух разных ты и на обоих ч/б изображение


Сообщение отредактировал toren87.87 - Воскресенье, 28 января 2018, 17:43

[XElectro]

какой-то странный тип повествования у ТС, впрочем как и его тема, как и сам он...

[toren87.87]

какой-то странный тип повествования у ТС, впрочем как и его тема, как и сам он...

Если помочь не можешь,смысл писать глупости?

[XElectro]

Если помочь не можешь,смысл писать глупости?

Я даже не знаю кто из нас пишет тут глупости

» Нажмите, для открытия спойлера «

Я пробовал на двух разных ты и на обоих ч/б изображение

подсоединил дома и бани черно белое изображение..

Если это даже опечатка, t9 и т.д., то думаю никто тут не обязан разбираться в твоих каракулях. Пиши нормально, имей уважение к людям которые пытаются тебе тут помочь! Прикладывай фото, а не битые ссылки!
Ты вообще проверяешь что ты тут постишь?

[toren87.87]

Я даже не знаю кто из нас пишет тут глупости

» Нажмите, для открытия спойлера «

Если это даже опечатка, t9 и т.д., то думаю никто тут не обязан разбираться в твоих каракулях. Пиши нормально, имей уважение к людям которые пытаются тебе тут помочь! Прикладывай фото, а не битые ссылки!
Ты вообще проверяешь что ты тут постишь?

Да ссылки фото проверял и они работают. Я не говорил,что кто то чем то тут мне обязан! Я попросил помощи.. Если не можешь пройди мимо...Чего хаять меня..Да я в этом не разбираюсь ,пытаюсь освоить..

[azumi]

Да так и есть..телек не берет ntsc

Добавлено спустя 36 секунд:

Я пробовал на двух разных ты и на обоих ч/б изображение

Значит тебе нет смысла делать нтсц, раз он не будет работать. Нужен пал.

Вероятно, оба тв не понимают нтсц.

Ссылки у меня на телефоне не открываются.

Сообщение отредактировал azumi - Воскресенье, 28 января 2018, 18:06

[toren87.87]

Значит тебе нет смысла делать нтсц, раз он не будет работать. Нужен пал.

Вероятно, оба тв не понимают нтсц.

Думаю прежний хозяин и пытался сделать pal..но такого варианта я ни где не нашел..того ,что он своял))и мне кажется что он что то лишнее и не туда впаял

Добавлено спустя 1 минуту:

Значит тебе нет смысла делать нтсц, раз он не будет работать. Нужен пал.

Вероятно, оба тв не понимают нтсц.

Ссылки у меня на телефоне не открываются.

Сейчас попробую с компа добавить фото

Добавлено спустя 20 минут:

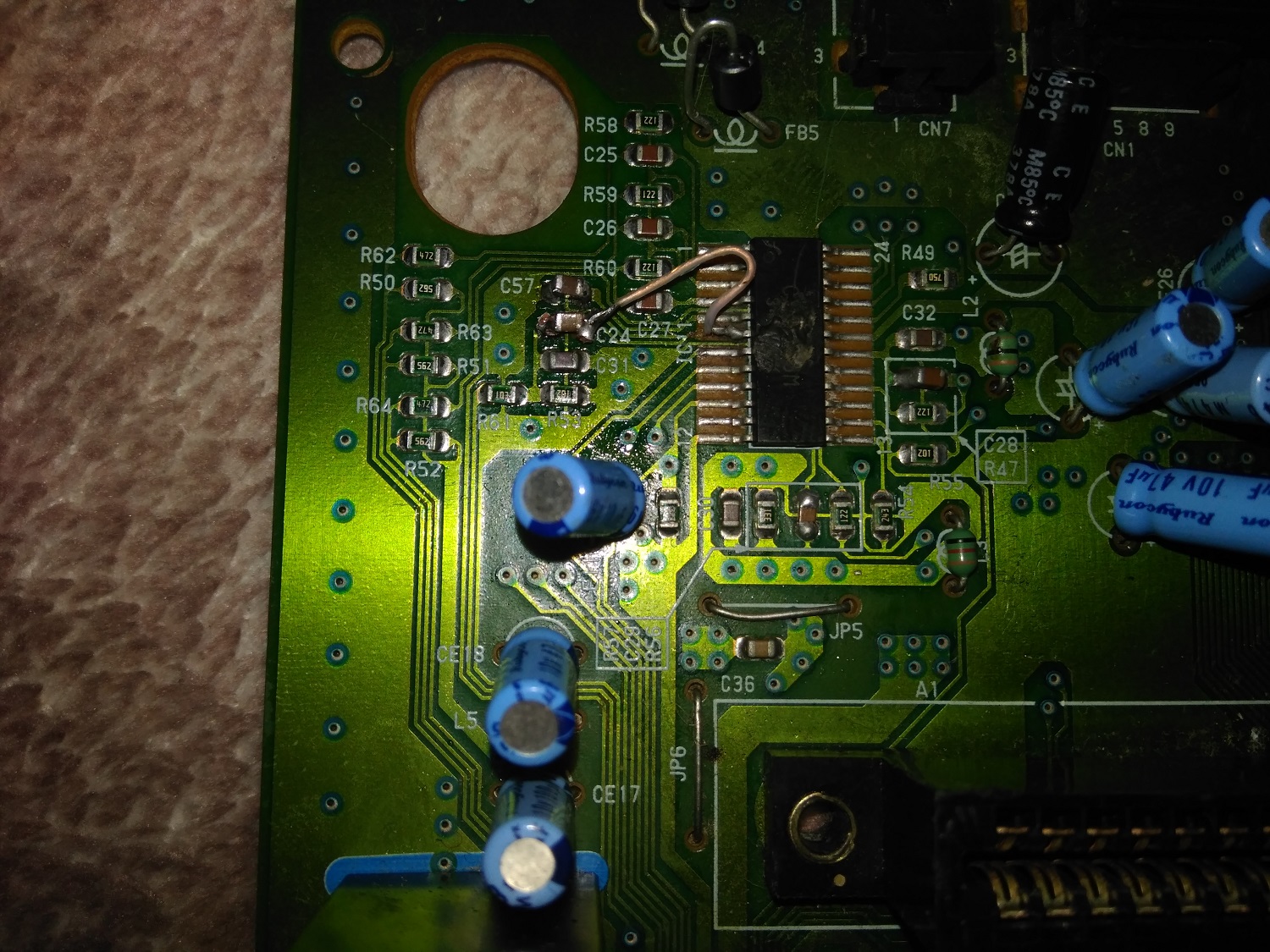

фото дорожки

Добавлено спустя 22 минуты:

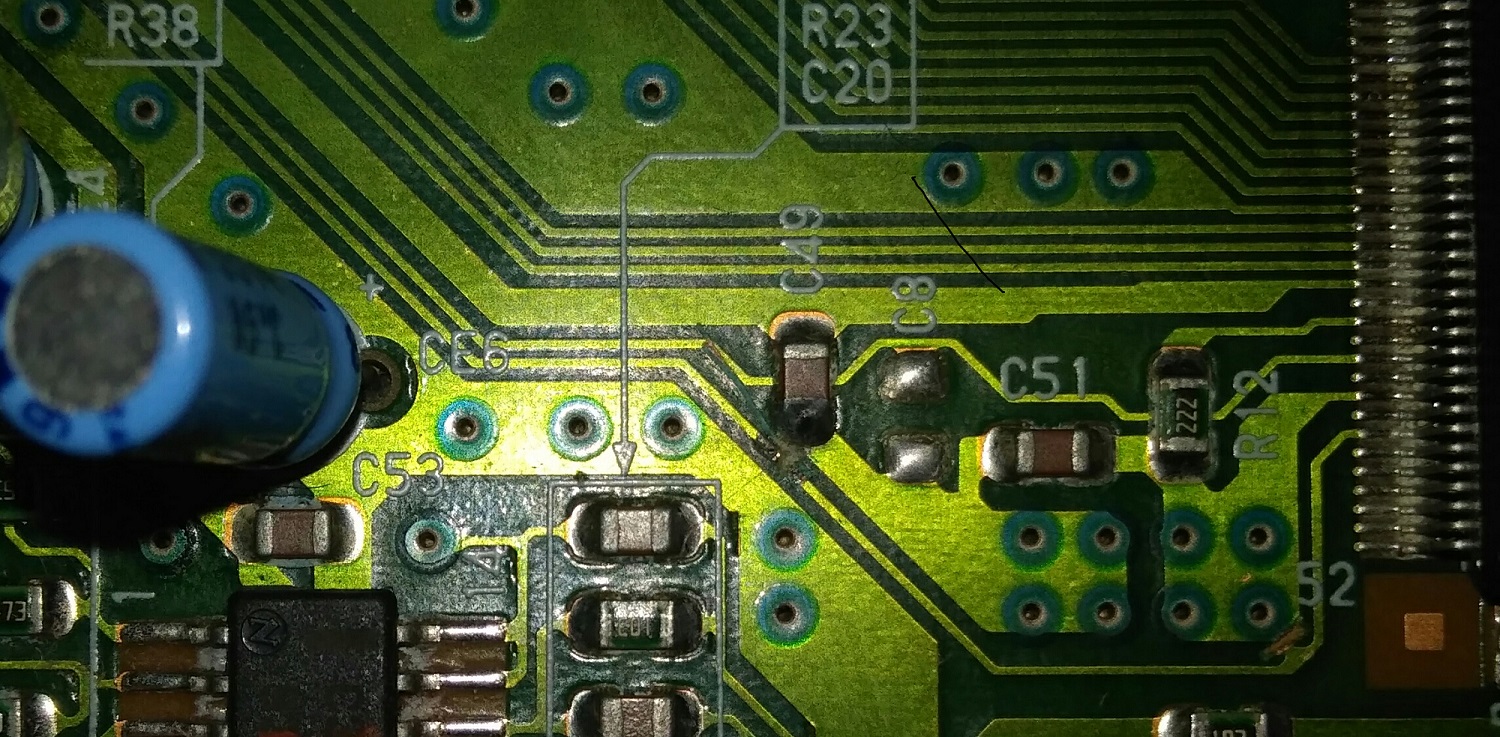

На С 24 и на С 57 вмешательство

Добавлено спустя 24 минуты:

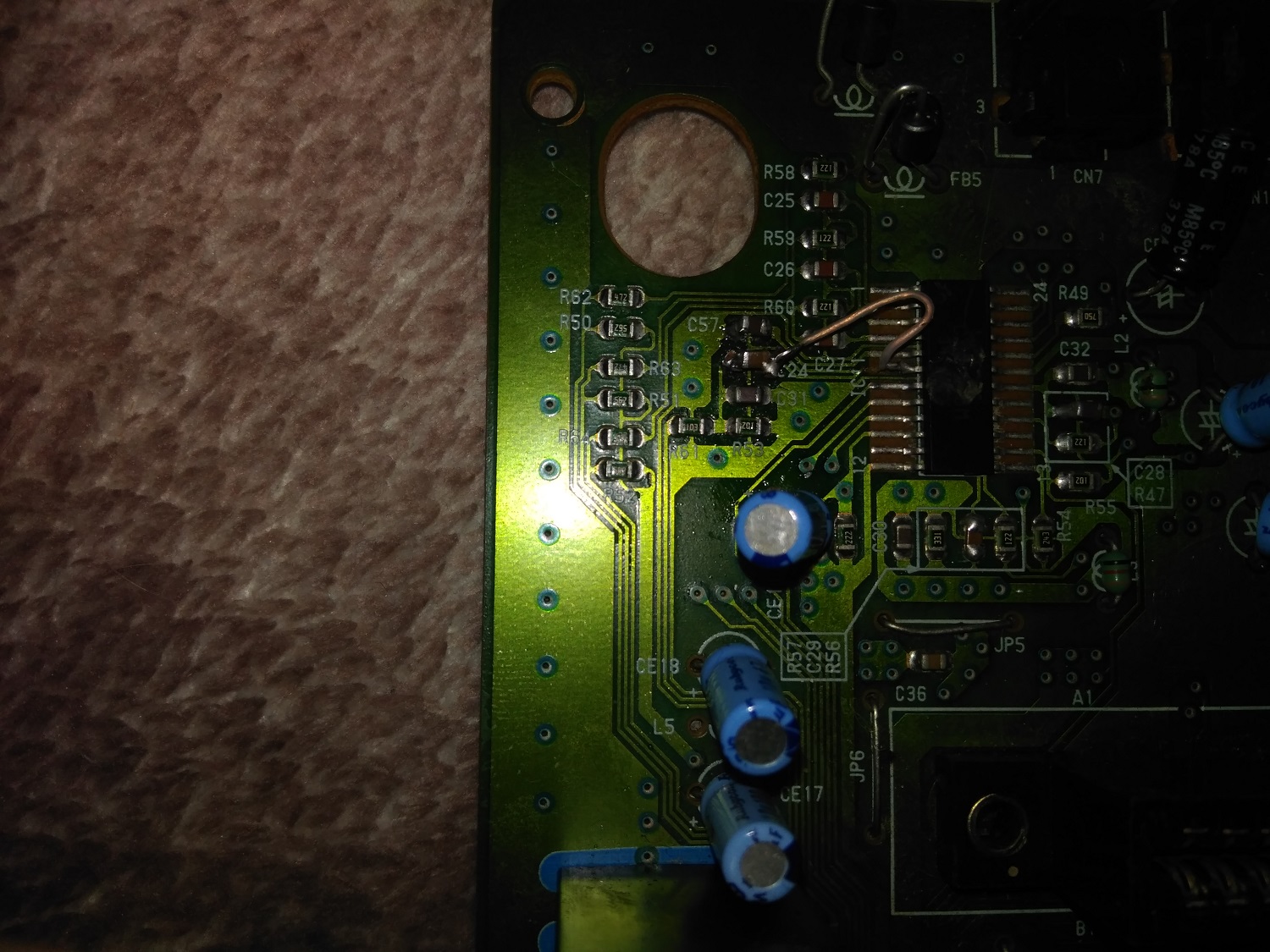

Еще под С 32 видна пайка

Добавлено спустя 28 минут:

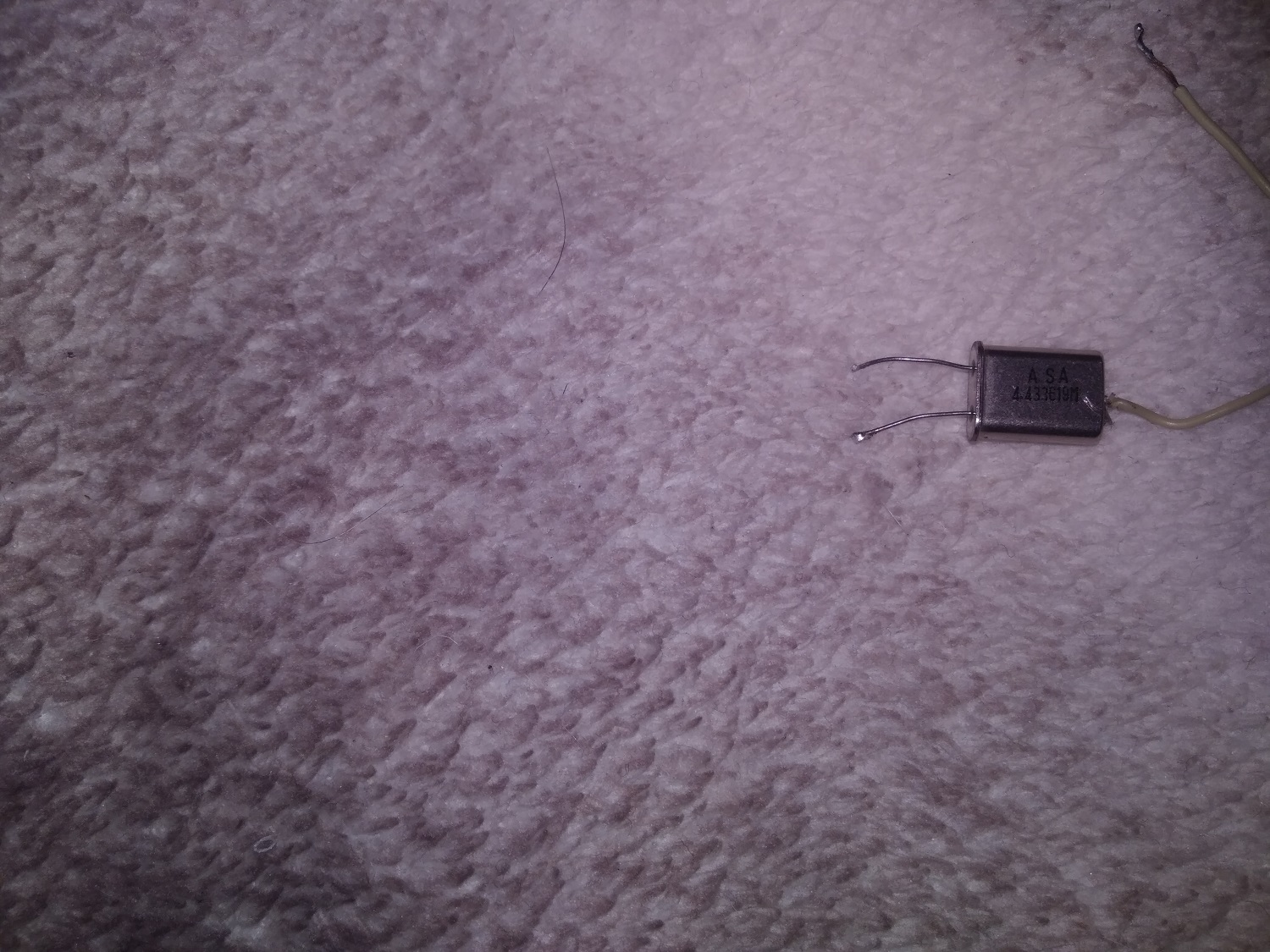

вот это было внутри просто не припаяно..
