Каскадный · [ Стандартный ] · Линейный Залипание кнопок на Dendy, При использовании исправных джойстиков

[tsk1956]

К 5-му.

[joiner]

Отследи сигнал data от разъема до центральной платы. На моих BT с такой же платой он идет к 6му контакту, на твоей плате 6 контакт не задействован.

[tsk1956]

Всех с праздником!
Провода Latch, Clock и Data припаял на прямую с платы процессора на джойстик минуя плату джойстика-ничего не изменилось.

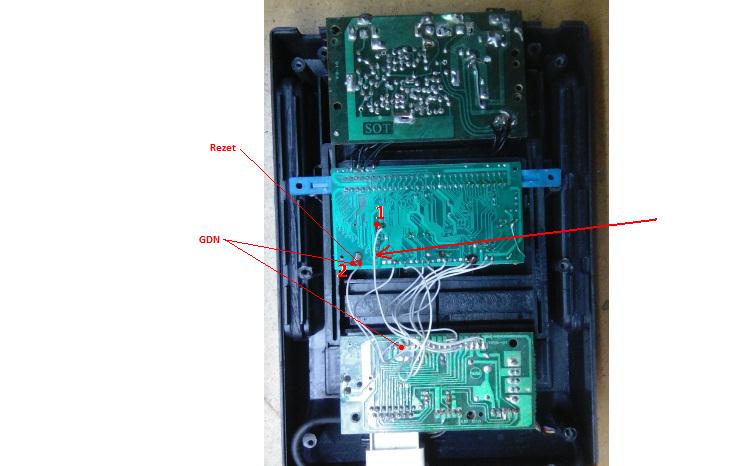

Снова обратил внимание на провод показанный стрелкой. На нижней плате он приходит на землю, а на средней на т.1, а т.1 от земли 800-900 ком. Вот блин, получается на нижней плате вообще земли не было. Как же оно работало? Этот провод так и был припаян к т.1 когда я первый раз открыл корпус приставки. Перекинул его с т.1 на т.2 (земля на центральной плате)-заработало! Провода Latch, Clock и Data вернул на место, работает нормально, пауз нет. Всем спасибо за помощь.

[joiner]

Это еще не все

На плате модулятора выходные гнёзда Аудио и Видео есть, на массу они распаяны, а сигнал к ним не был подведён. Я соединил их проводниками напрямую с выходом сигнала Аудио и Видео с платы процессора.

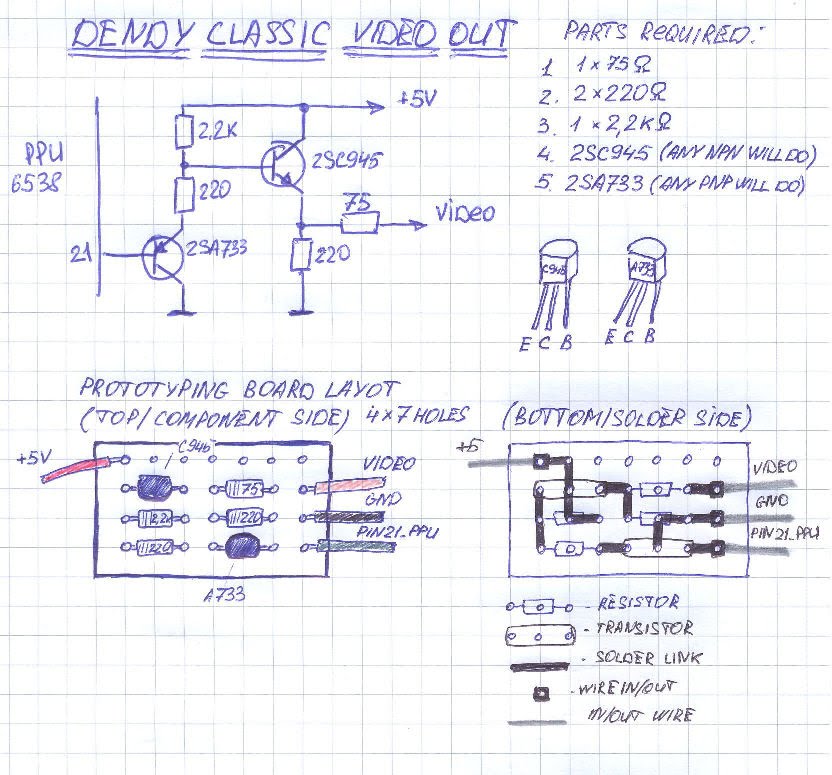

У тебя один каскад видеоусилителя, собирай второй - картинка сильно порадует.
Ну а потом и джейлбар уберем, и в NTSC дендик переделаем если захочется.




Присоединённые эскизы

[tsk1956]

Сразу несколько вопросов:
1.Где у меня один каскад видеоусилителя, если сигнал с платы процессора идёт напрямую в гнездо "ВИДЕО"?
2.Что такое джейлбар?
3.Посмотрел, таких транзисторов у меня нет, надо ехать в магазин.

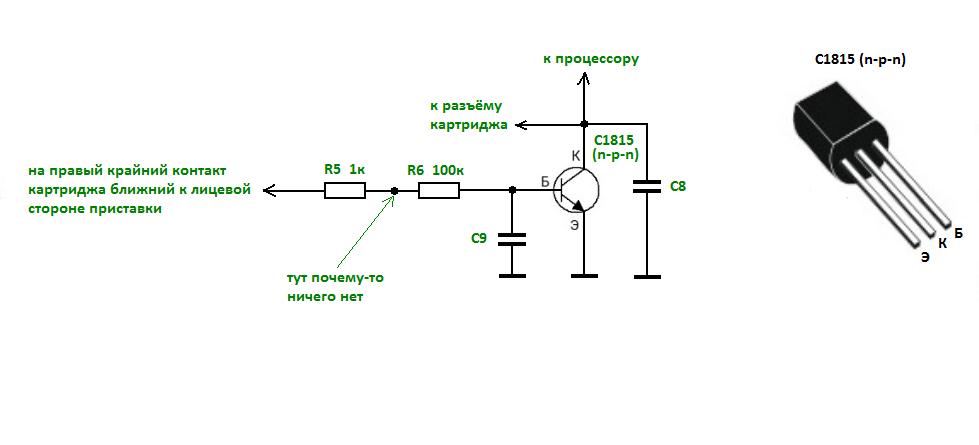

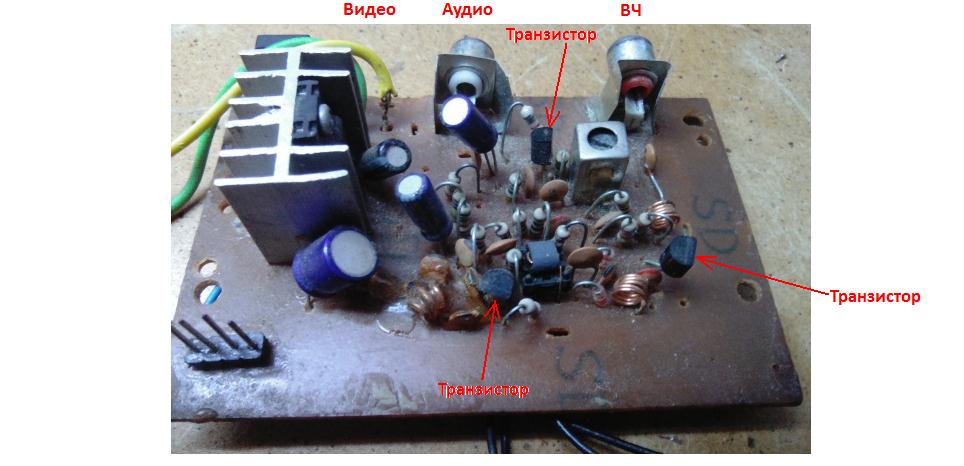

На плате модулятора есть 3 транзистора в таких же корпусах, как С945 и А733, но они без маркировки и наверно относятся к модулятору?

Родного гнезда видео на плате нет, временно впаял проводами своё гнездо.
4.PIN21-это что, выход видео с платы процессора?
5.После того, как нормально заработал джойстик №1 захотелось, чтобы и второй работал. Сейчас включаю "Контру" на 2 игрока: первый джой идёт нормально, а на втором прыжок есть, а хода нет, т.е. кнопки работают, а крестик не работает. По дорожкам посмотрел, вроде все целые уходят в процессор. Как тут ещё можно проверить?

[joiner]

1- один транзистор слева от левой капли. Сигнал с платы должен идти на базу второго транзистора что на схеме.
2- запусти танчики и на сером экране выбора уровня увидишь
3- подойдет любой n-p-n, хоть советский КТ315. Гнездо возьми с ВЧ и отрежь дорожку питания на модулятор. Модулятор зло и рассадник помех.
4- выход видео с микросхемы PPU, в твоем случае выход видео с капли.
5- уже ни раз говорил, разберись со шлейфом соединяющим плату джойстиков с центральной, где то не хватает проводов.

Сообщение отредактировал joiner - Четверг, 09 мая 2019, 18:45

[tsk1956]

Восстановил работоспособность 2-го джойстика, у него почему-то контакт Latch был выведен на массу платы процессора (в таком виде я достал эти платы из корпуса приставки). Перепаял на соседний вывод и заработало.
Гнездо на видеовыход выпаял из старых плат и поставил на плату модулятора. Встало несколько кривовато, но пойдёт.
КТ315-надо порыться в закромах, наверное найду. Но они же n-p-n, а на схеме второй тр-р p-n-p.
Нашёл ещё на старых платах: S8550, S9014, LM9014, 2N5551, S9015. Корпуса у них точно такие же как у 733-го и у 945-го. Пойдут ли они на замену? Надо искать их характеристики.

Добавлено спустя 1 час 25 минут:
S9014 (n-p-n) и S9015 (p-n-p) вроде бы подходят по характеристикам, у них даже мощность по больше 0,4вт вместо 0,25вт. А надо ли будет менять номиналы сопротивлений при замене схемных транзисторов на эти?

Сообщение отредактировал tsk1956 - Пятница, 10 мая 2019, 09:04

[joiner]

КТ315-надо порыться в закромах, наверное найду. Но они же n-p-n, а на схеме второй тр-р p-n-p.

Второй транзистор n-p-n

S9014 (n-p-n) и S9015 (p-n-p) вроде бы подходят по характеристикам, у них даже мощность по больше 0,4вт вместо 0,25вт. А надо ли будет менять номиналы сопротивлений при замене схемных транзисторов на эти?

Попробуй S9014, номиналы менять не нужно.

Сообщение отредактировал joiner - Пятница, 10 мая 2019, 22:51

[tsk1956]

Вот 733-й:
https://www.radiolibrary.ru/reference/trans...imp/2sa733.html

[joiner]

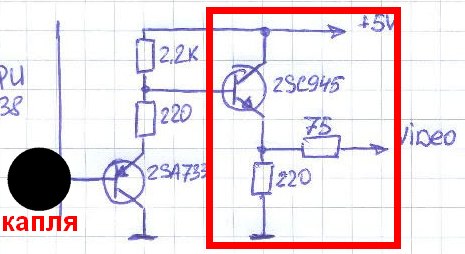

каскад на 733 у тебя на центральной плате, тебе нужно собрать на 945, возможно добавить 2к2, смотря что у тебя уже распаяно:

Сообщение отредактировал joiner - Суббота, 11 мая 2019, 07:58

Присоединённые эскизы

[tsk1956]

Вот посмотрел по дорожкам обвязку транзистора, который находится слева от левой капли:

Всё не так, как на схеме из последнего поста. Не понятно куда тут присоединить второй каскад видеоусилителя.

[joiner]

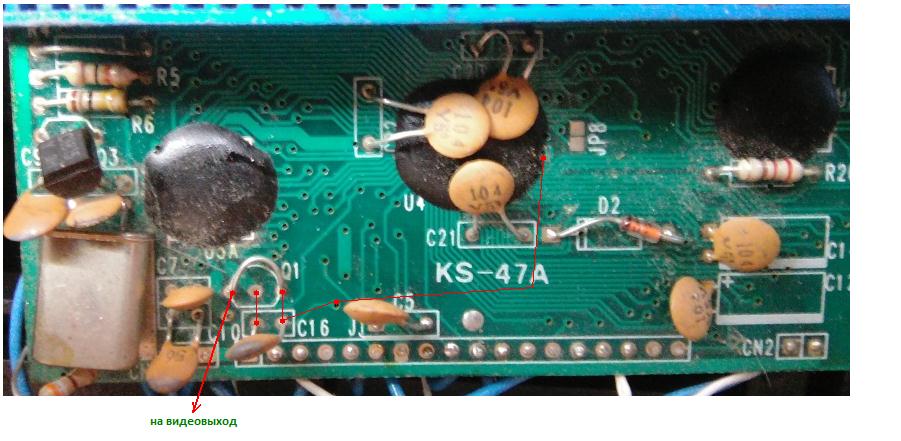

Прошу пардону , оказывается на этой плате не только память вынесена с капли процессора, но и транзистор генератора. Транзистор видеоусилителя обозначен как Q1 и спрятан на твоем фото под керамическим конденсатором. Не парься с разбором схемы и спаяй транзистор и два резистора навесом на плате модулятора:

[tsk1956]

Транзистора Q1 нет, там перемычка:

Т.е. с проца в. сигнал идёт прямо на выход. Значит надо собирать оба каскада видеоусилителя?

[joiner]

Как приставка у тебя вообще показывает?
Для лучшего эффекта усилитель собирай на плате модулятора, видео бери как можно ближе к капле. Лучше экранированным проводом, земля на нем подпаивается с одной стороны.

[tsk1956]

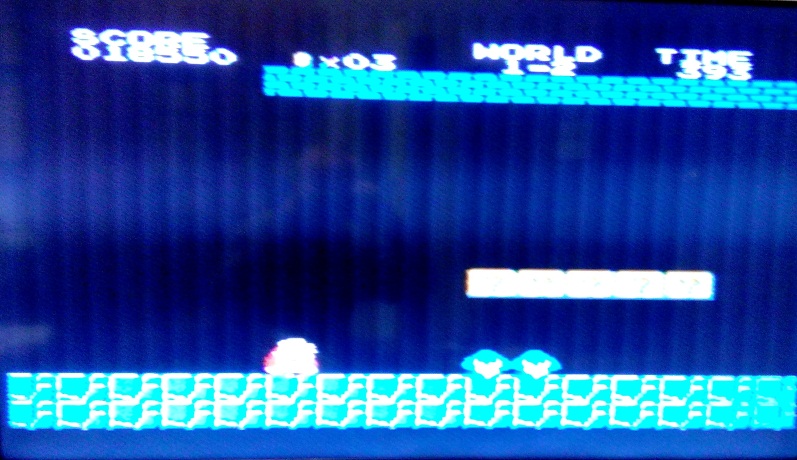

Собрал видеоусилитель, пока временно навесным монтажом, на S9014 и S9015. Картинка стала ярче и чётче. Теперь бы ещё убрать вертикальные полосы, которые хорошо видны на тёмном фоне. Цвета на самом деле естественные, это так телефон заснял с экрана LED телевизора.

[joiner]

вертикальные полосы

Вот это и есть джейлбар

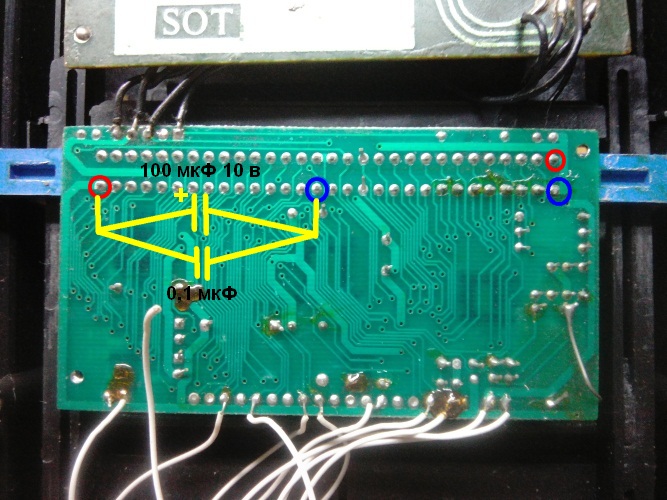

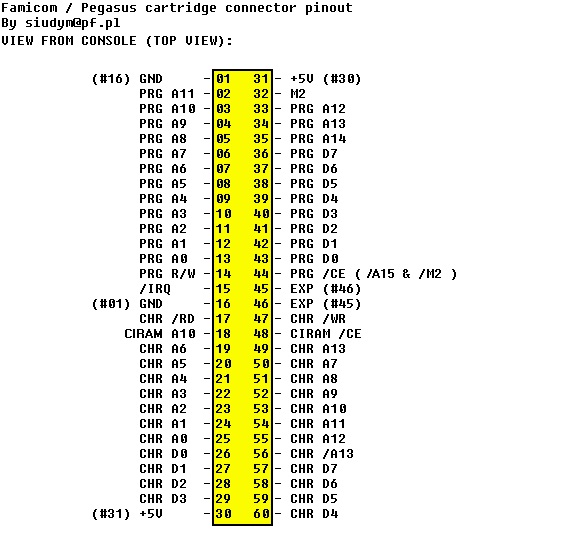

Увеличить емкость электролитических конденсаторов по питанию на плате модулятора до и после кренки, по возможности добавить электролитов там же. Параллельно им запаять керамические конденсаторы 0.1 мкФ (маркировка 104, пару-тройку штук можно сдернуть с модулятора). Поставить электролиты 100 мкФ и керамику по питанию на слот картриджа (1 и 31, 30 и 16 пины) и вход питания на плату процессора. Желательно отследить дороги питания центральной капли и туда так же запаять конденсаторы. Все делается поэтапно и иногда достаточно навесить конденсаторов 1 и 31 пины слота. Зависит от паршивости платы

Сообщение отредактировал joiner - Четверг, 16 мая 2019, 20:18

Присоединённые эскизы

[tsk1956]

Впаял на контакты 30 и 31 электролит 100х16в и керамику 104-вертикальных полос стало почти не видно. Но есть ещё 2 широкие светлые горизонтальные полосы, это на LED телевизоре. Посмотрел на кинескопном телевизоре-всё ровно, полос не видно. Ну и ладно. Использоваться приставка будет исключительно на кинескопном.
