Каскадный · [ Стандартный ] · Линейный Помощь с поиском чипа, Не могу понять что за прошивка.

[Naitu]

SCPH-5XXX
PU-18

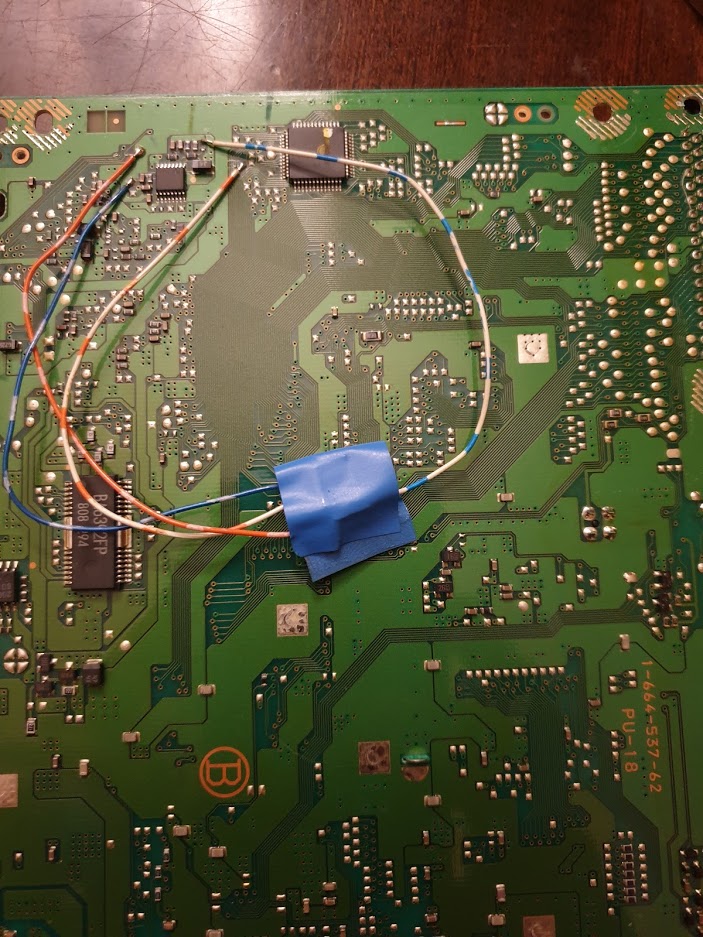

Впаян чип 12с508, подключён к плате 4-мя проводами, фото прилагается.
Перелопатил все виды подключения чипа, что у меня имеются и не нашёл такого. Не могу понять, что там за прошивка.

Сообщение отредактировал Naitu - Пятница, 29 марта 2019, 10:32

Присоединённые эскизы

[Skarfais]

чип дэвиса

[Naitu]

чип дэвиса

Чип Дэвис - актер, исполнительный продюсер, композитор.
Можно подробнее? Что-то у меня не гуглится.

[Iris]

Хз, наверное PIC какой-нибудь там. Надо бы, вообще-то, изоленту с него смотать и взглянуть

Пока эзотерика какая-то, гадания.

[Naitu]

Хз, наверное PIC какой-нибудь там. Надо бы, вообще-то, изоленту с него смотать и взглянуть

Пока эзотерика какая-то, гадания.

"Впаян чип 12с508"
То есть PIC12C508


Сообщение отредактировал Naitu - Пятница, 29 марта 2019, 17:48

[Iris]

И что с ним не так? Не работает? Можно извлечь и поставить другой, гарантированно рабочий с понятной прошивкой.

[Naitu]

И что с ним не так? Не работает? Можно извлечь и поставить другой, гарантированно рабочий с понятной прошивкой.

Работать, то он работает. Мне непонятно, что там может быть зашито в этот микроконтроллер. Всего 4-мя проводами. Из той тьмы фоток с прошивками для Mayumi v4.0, MultiMode v3, ONEChip и Stealth v2.8a - я не нашёл такого вида подключения. Может тут кто знаком?
Я тут смотрю уже и ардуины вместо микроконтроллеров ставят.

[Iris]

Работать, то он работает. Мне непонятно, что там может быть зашито в этот микроконтроллер. Всего 4-мя проводами. Из той тьмы фоток с прошивками для Mayumi v4.0, MultiMode v3, ONEChip и Stealth v2.8a - я не нашёл такого вида подключения. Может тут кто знаком?

Ясно. Ну, не всегда всему нужно искать объяснение - работает и ладно.

Я тут смотрю уже и ардуины вместо микроконтроллеров ставят.

А это уже с жиру бесятся просто!

[Naitu]

Ясно. Ну, не всегда всему нужно искать объяснение - работает и ладно.

Да в том и дело, что хотелось бы узнать, что там работает. Вариант проверенный и если захочу повторить, я воспроизведу этот вариант, скорее всего.
У меня 5 первых PlayStation, две мелкие и 3 толстухи, со временем хочется их все до ума довести.
И раз уж такое дело, то какой программатор посоветуете из тех, что подешевле под это дело?

[Iris]

Да в том и дело, что хотелось бы узнать, что там работает. Вариант проверенный и если захочу повторить, я воспроизведу этот вариант, скорее всего.

Думаю, чип не защищен от записи и можно прошивку содрать с него и задампить в .bin

И раз уж такое дело, то какой программатор посоветуете из тех, что подешевле под это дело?

Обычно советуют Willem - он много для чего годится, но и стоит ого-го-го...

А так вот PonyProg или же PICkit 3 можно. Помню, мы с мужем вообще через самодельную какую-то хрень (проводки), через LPT, сливали содержимое EEPROM c Xbox

Добавлено спустя 5 минут:
При сильном желании и "шиле в одном месте", можно даже извратиться через Matrix SPI Flasher от Х360-го, считать всё что вам нужно - ибо принцип на всё один

Сообщение отредактировал Iris - Пятница, 29 марта 2019, 20:01

[Naitu]

Думаю, чип не защищен от записи и можно прошивку содрать с него и задампить в С
Обычно советуют Willem - он много для чего годится, но и стоит ого-го-го...

А так вот PonyProg или же PICkit 3 можно. Помню, мы с мужем вообще через самодельную какую-то хрень (проводки), через LPT, сливали содержимое EEPROM c Xbox

Добавлено спустя 5 минут:
При сильном желании и "шиле в одном месте", можно даже извратиться через Matrix SPI Flasher от Х360-го, считать всё что вам нужно - ибо принцип на всё один

В *.bin? Я думал там в *.hex.
Есть у меня PIC K150 китайский. По бумагам должен поддерживать PIC12F508, а по факту нет. Я задолбался с ним чипы пороть. Уже отчаялся спаять себе JDM программатор под COM порт, но нужной рассыпухи под руками нет. Один хрен с алиекспресса заказывать.

Первый свой Хкороб я софтмодил, в нынешний чип запаял. А Х360-й не трогал. Сложно там как-то и для одного раза затратно.

О PICkit 2 задумался.
PonyProg - тема интересная. Как эта софтина с Win10 дружит?


Сообщение отредактировал Naitu - Пятница, 29 марта 2019, 20:51

[Skarfais]

Чип Дэвис - актер, исполнительный продюсер, композитор.
Можно подробнее? Что-то у меня не гуглится.

www.users.zetnet.co.uk/jldavies

[Naitu]

www.users.zetnet.co.uk/jldavies

Очень похоже. Спасибо!

Получается этот мод чип онли для толстушек.


Сообщение отредактировал Naitu - Суббота, 30 марта 2019, 00:31

[Akell]

не могу на ето смотреть.

родина им дала ардуины нано китайские готовые вместе с usb-бутлоадером и всеми ништяками за $1.5-2 c бесплатной доставкой.
втыкай и зашивай что угодно, без анальных болей и регистраций по смс. подключай колодки и считывай что угодно. но НЕТ

но нет, хочу жрать говно:
хочу трахохаться с PIC-ами.
хочу тратиться на дорогущие пограматоры, хочу откатиться на 20 лет назад.
хочу запускать програмули из начала нулевых (привет понипрог2000) на современных ос.
хочу искать lpt порт
хочу искать com порт
хочу отличать *bin от *hex файликов

действительно вы ето всё серьезно?

когда-то mcu от pic были актуальны лишь из-за цены. по всем остальным ттх - это мусор, даже в те былые времена. может в 80е топчик был, но в 90е и позже это уже фуфел был для неосиливших перекатиться на более современные штуки... вот на моём заводике родном оч любили эти пики точеные, наверно и сейчас их любят

там очень плотный корпус, что туда ничего не влезет из ардуин китайских или чего?

[Naitu]

не могу на ето смотреть.

родина им дала ардуины нано китайские готовые вместе с usb-бутлоадером и всеми ништяками за $1.5-2 c бесплатной доставкой.
втыкай и зашивай что угодно, без анальных болей и регистраций по смс. подключай колодки и считывай что угодно. но НЕТ

но нет, хочу жрать говно:
хочу трахохаться с PIC-ами.
хочу тратиться на дорогущие пограматоры, хочу откатиться на 20 лет назад.
хочу запускать програмули из начала нулевых (привет понипрог2000) на современных ос.
хочу искать lpt порт
хочу искать com порт
хочу отличать *bin от *hex файликов

действительно вы ето всё серьезно?

когда-то mcu от pic были актуальны лишь из-за цены. по всем остальным ттх - это мусор, даже в те былые времена. может в 80е топчик был, но в 90е и позже это уже фуфел был для неосиливших перекатиться на более современные штуки... вот на моём заводике родном оч любили эти пики точеные, наверно и сейчас их любят

там очень плотный корпус, что туда ничего не влезет из ардуин китайских или чего?

Воу воу воу убедил, побежал скупать ардуинки
