Начинаю тему, в которой предлагаю оставлять описания установки, как у кого прошла и так далее. Начну, конечно же, с себя. Итак...

Фух! Я вам скажу, это было нечто. Не верьте, если вам скажут, что установка сложная. Она офигенно сложная! У меня заняла один час, сорок минут чистого времени. При этом у меня был солидный опыт паяния всякого добра. Оказалось, здесь это не главное.

Устанавливал в корпус от Lik-Sang, что избавило от многих геморроев, но добавило новых. Об этом ниже. Чип Stealth Dimmer ставить не стал, по той причине, что и так паять там пришлось чуть ли не под микроскопом, а чип этот... сопля будет больше.

Ставил дело в душе на работе, а потому проблем с пылью избежал на 90%. Просто надо было еще и полы там помыть перед установкой

Разобрав GBA с помощью приложенной к набору отвертки (рулезная, отвертка, кстати говоря), я не стал отсоединять материнку от дисплея, как и написано в руководстве. Об этом я потом пожалел.

Первая запарка приключилось с вытаскиванием LCD из передней панели. Держится дислпей очень хорошо, карточкой, как показано в руководстве, здесь не обойтись. У меня был перочинный нож с тупой пилкой для ногтей. Ей я догадался воспользоваться где-то через 10 минут траха.

Вытащив дисплей, я отложил переднюю панель в сторону под лист бумаги, а не выташил сразу защитное стекло и не обклеил его скотчем, как советовало руководство на сайте. Об этом я тоже потом пожалел.

Снять черную клеющуюся резинку было несложно. Порезав ее, я стал вставлять в новый корпус, что было крайне проблемно сделать в перчатках. Заняло то минуты три простоя LCD под открытым потолком душевой

Процесс наклеивания AR-пленки на LCD оказался не слишком сложным. Самое геморройное -- это в перчатках определить липкую сторону этого AR-филма. Как и в руководстве написано, отделяем кусочек, прикладываем к LCD и пробуем, липнет - не липнет. Потом, воспользовавшись черной карточкой, ламинируем. Это просто, так как пленка очень упругая. Но вот спешить здесь нельзя. А я в первый раз чуток поспешил.

При фронтальном обзоре, на дисплее ничего не было. Все казалось идеальным. Так оно, практически, и было. Но при боковом обзоре была видна микроскопическая бульбочка с ворсинкой под ней (чтобы это разглядеть, я воспользовался фонариком в ножике). Имея на руках второй AR-film, который я предусмотрительно заказал, я оказался перед выбором, что делать. Пробовать второй, рискуя все запороть, или же оставить "почти" идеальный вариант. Сразу выбор я решил не делать, отложив его на конец установки.

После этого я наконец начал разбираться с защитным стеклом на передней панели. Оно тоже сидело хорошо, но надавив на стекло из нутри, я выдавил. Остался микроскопический след. Я решил, что займусь этим позже. А пока я аккуратно заклеил стекло офигительными Post-It бумажками (не простыми, а маленькими с широкой липкой поверхностью) и вставил стекло в новый корпус.

Дальше начался процесс пайки. К самому стеклу Afterburner'а припаять не проблема. Главная проблема - припаять резистор к материнке. Это просто очень сложно! Ножка у резистора толстая, а места мало. В конце-концов это мне удалось, и я занялся колесиком. Оно легко снимается с корпуса, после чего надо припаять три тоненьких проводка. По инструкции два, но свободную ножку надо припаять к земле, иначе регулировка будет хромать.

Вначале я парился, но потом догадался продеть проводки в дырочки рядом с ножками на колесике. После этого все отлично припаялось. Я установил колесико и решил все же переламинировать дисплей. Сняв с дисплея пылинки и ворсинки Post-It бумажками, а все заламинировал по новой, получив действительно идеальный результат. Есть одна белая точка полмилиметра, но это брак AR-film'а А так все просто перфект.

После этого я решил установить Afterburner в корпус. Снял с защитного стекла Post-It бумажки. При этом я умудрился поцарапать стекло ножом, добавить пыли от перчаток. Попробовал протереть это дело салфеткой специальной, получилось жуева. Одним словом все что я запорол - это защитное стекло. Впрочем, "запорол" - это очень сильное слово. Увидеть что-то крайне сложно.

Поставив Afterburner, я снял последние защитные пленки с LCD и Afterburner (со второй стороны) и собрал все в монолитный блок. Только тогда я догадался отсоединить материнку от LCD, что облегчило задачу при допаивании.

А допаивание - задача элементарная. Два черных проводка к земле одним движением паяльника, а красный к резистору, сделав прежде крючкообразное соединение.

Собрав все и проверив не закручивая, я увидел, что AB не работает Разобрав и снова сняв все кнопки, я хитро вставил батарейки, чтобы можно было потрогать контакты и найти причину неисправности. Дело оказалось в корпусе от Lik-Sang.

Фишка в том, что в этом корпусе колесико регулировки яркости находится слишком близко от контактов Afterburner'а. Если AB класть на уже установленное колесико, будет коротить. Чтобы этого избежать, надо очень тонким кусочком изоленты обмотать контакты либо на AB, либо на колесике. Я просто поставил колесико над контактами, и все заработало.

При сборке, обнаружился еще один, финальный геморрой. Новый корпус был новым, не разъезженным. Крестовые винты, которые крепили мамку, очень быстро были сорваны, поскольку крутится они не хотели. Один из винтов в результате плотно прилегать перестал. Но это не проблема, так как корпусные винты держат и материнку. Еще был сорван опять же крестовой винт в отсеке для батареек. Нафига было крестовые винты вставлять, если уже есть треугольные, не пойму. Короче еще один винт не докрутился. Остальные винты, которые были треугольными, идеально закрутились и не сорвались, ибо отвертка, которую дали - рулез.

Что в итоге? Имеем идеально заламинированный LCD и чуть-чуть поцарапанное защитное стекло (берегите его также как и LCD в процессе установки). Колесико работает идеально, trapezoid effect, благодаря заранее порезанному корпусу, отсутсвует. Корпус, кстати, как родной, только вот надпись теперь ни Nintendo, а Afterburner

Все. Завтра выложу фотки и опишу впечатления от игры (пока еще не успел погамиться). Задавайте вопросы и присылайте свои описания.

Ну могу только сказать, что ни описания моей установки, ни самой установки теперь точно не будет - страшновато, особенно с моим опытом пайки (точнее с отсутствием) .

Хотел добавить, что в результате нескольких проб определил, что паста GS27, которую используют для удаления царапин на автомобильной краске - просто опупезно полирует защитное "стекло"-пластик. В общем рекомендации собаководов.

Ну могу только сказать, что ни описания моей установки, ни самой установки теперь точно не будет - страшновато, особенно с моим опытом пайки (точнее с отсутствием)  .

Тогда просто договорись с кем-нибудь, чтоб тебе поставили

В отношении пайки - да можно попросить, но такую чистоту воздуха соблюсти... На Интель что-ли пойти (у них говорят не пыльно ). На сайте, так расписано, вроде, детишки на перемене их по нескольку раз устанавливают . Тут всё-таки опыт играет большУю роль, ещё пара установок и ты их шутя клеить будешь .

А у кого ручонки ближе к попе растут - придётся копить денюжку на SP (чтоб никто не обижался - сразу уточняю это про меня ).

Сп однозначно лучше адванса, так что дело не в руках...

Даааа. Удручающую картину нарисовал. Но мне то всё равно, я SP покупать буду.

Зубов бояться - в рот не ебаться

Кстати объясни мне неразумному, накуя было стекло вытаскивать?

Кстати объясни мне неразумному, накуя было стекло вытаскивать?

Хех. Так его же надо в новый корпус было переставить. Плюс, без этого и с обычным корпусом не обойтись, его ведь резать надо.

Значит, пару слов о полевых испытаниях. Если кто-то спросит, стоила ли игра свеч, что никаких соменений! Это дикий рулез. Не надо больше лежать в неудобной позе на диване, приспосабливаясь к лампе, можно вообще без лампы играть. Мелкие пылинки и соринки при игре _действительно_ не заметны, это не отмазка, а правда. Исключение -- черные экраны в играх. На них видно все.

Неровномерности подсветки не наблюдаю. Trapezoid effect отсутсвует при фронтальном взгляде. Что забавно, основные пуски света идут вверх и вниз под углом примерно 10 градусов В лицо почти не светит.

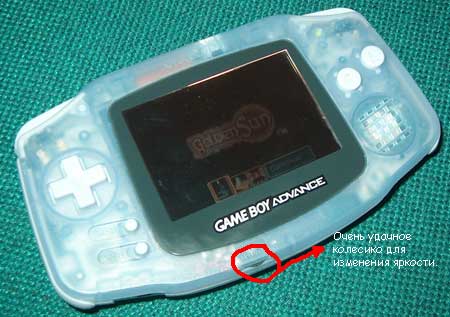

Ну и выкладываю несколько фоток.

Присоединённые эскизы

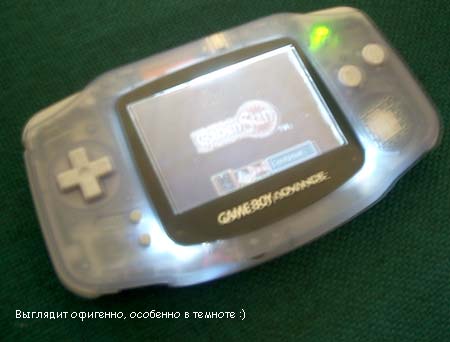

Еще одна.

Присоединённые эскизы

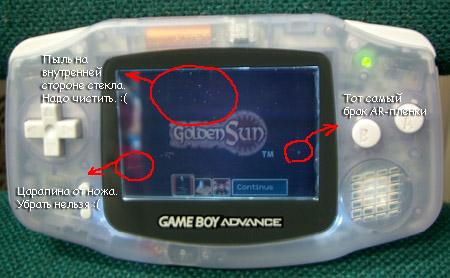

Последняя...

Присоединённые эскизы

Корпус только прозрачный?
Впринципе весной пыли будет меньше, только уборку делать дома...

Корпус только прозрачный?

Не, корпусов у них много разных.

ЗдОрово! Цвет корпуса у меня такой же, но я подумывал о чёрном копусе для подсветки (чтоб побочного света сквозь корпус избежать - мне кажется он немного отвлекает)

Вообще неплохо, но не идеально
Кстати мне предлагают(по личным связям) СП за 170 баков прям щас, думаю пока подождать.
то Silencer
А ты какую доставку брал? Скоко шло? Скоко берут за перевод бабок?

Вообще неплохо, но не идеально
Кстати мне предлагают(по личным связям) СП за 170 баков прям щас, думаю пока подождать.
то Silencer
А ты какую доставку брал? Скоко шло? Скоко берут за перевод бабок?

Проще SP тогда на Lik-Sang за 130 заказать. Хотя я подожду немного, благо сейчас мой GBA - почти SP

А доставку брал Global Priority - 7USD. Шло ровно неделю. За перевод не платил, так как расплачивался карточкой.

Значит брал на лик санге?
И посылка пришла просто на домашний адрес?
А как же уплата за томожню?

А как же уплата за томожню?

Я не в курсе российских таможенных законов, но у нас посылки до 80USD через таможню не проходят. Узнай, я уверен у вас тоже что-то такое должно быть.

Объясни что за трапезоид эффект и как недопкстить его?
