Famicom - не могу получить картинку на телевизор
| resev |
 Суббота, 16 апреля 2022, 16:55
Отправлено
#1
|
 Новичок  Группа: Пользователи Сообщений: 7 Регистрация: 15 окт. 2009 Из: Архангельск Пользователь №: 34 070    |
Всем здравствуйте!

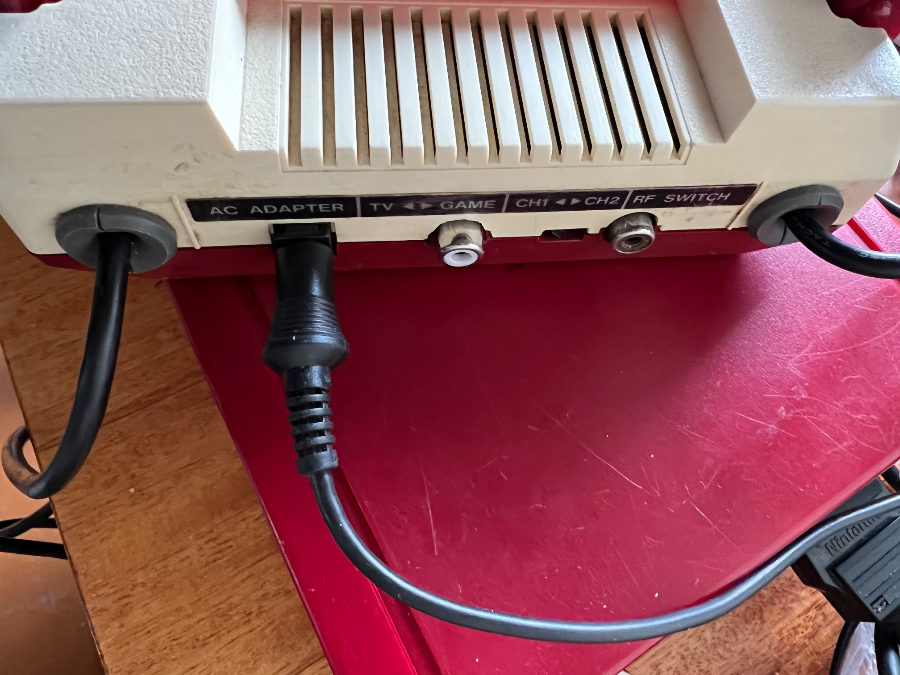

Обзавелась Famicom с AV мод, но не могу получить картинку на телевизор. Пробовала на телевизорах Akai LEA-19V07P (ЖК) и ЭЛТ Samsung CS-21K2Q. В чем может быть проблема? Присоединённые эскизы  |
   |

|
| SavitarSvit |
Суббота, 16 апреля 2022, 21:28
Отправлено
#2
|
 Безумец Группа: Пользователи Сообщений: 576 Регистрация: 06 янв. 2013 Из: Агхарта Пользователь №: 46 702  |
В криво установленном моде?
-------------------- Лучше иметь любое железное тело, чем заниматься эмуляторным онанизмом.
|
|
|
|
| resev |
Воскресенье, 17 апреля 2022, 00:08
Отправлено
#3
|
|
Новичок Группа: Пользователи Сообщений: 7 Регистрация: 15 окт. 2009 Из: Архангельск Пользователь №: 34 070 |
QUOTE (SavitarSvit @ Суббота, 16 апреля 2022, 21:28) В криво установленном моде?  Походу питания нет. Поскольку на консоли нет индикаторов, то точно сказать не могу, как бы проверить для убедительности? |
|
|
|
| Kislorod |
Воскресенье, 17 апреля 2022, 01:40
Отправлено
#4
|
 Ветеран Группа: Пользователи Сообщений: 1 926 Регистрация: 15 авг. 2018 Пользователь №: 63 969 |
Мультиметром. Один щуп на выход стабилизатора напряжения, другой - на землю. Должно быть 5 вольт.
|
|
|
|
| resev |
Воскресенье, 17 апреля 2022, 05:40
Отправлено
#5
|
|
Новичок Группа: Пользователи Сообщений: 7 Регистрация: 15 окт. 2009 Из: Архангельск Пользователь №: 34 070 |
QUOTE (Kislorod @ Воскресенье, 17 апреля 2022, 01:40) Мультиметром. Один щуп на выход стабилизатора напряжения, другой - на землю. Должно быть 5 вольт. Не спрашивайте откуда у меня в хозяйстве взялся мультиметр, но не подскажете, пожалуйста, где стабилизатор, а где земля? Я и физика вещи несовместимые. Сообщение отредактировал resev - Воскресенье, 17 апреля 2022, 05:44 Присоединённые эскизы  |
|
|
|
| Kislorod |
Воскресенье, 17 апреля 2022, 15:47
Отправлено
#6
|
|
Ветеран Группа: Пользователи Сообщений: 1 926 Регистрация: 15 авг. 2018 Пользователь №: 63 969 |
http://8bitplus.co.uk/your-consoles/famicom-av-mod/
Стабилизатор - черная плоская хрень на трех ножках, прикрученная винтом к металлическому кожуху (около входа для блока питания). Фамика у меня нет, но 99,9% там стоит стандартный 7805 (см маркировку на его корпусе). В таком случае правая нога - выход, средняя - земля. Соответственно, включить фамик, красный щуп на правую ногу, черный - на левую. Должно быть 5 вольт. http://ostabilizatore.ru/7805-stabilizator.html Сообщение отредактировал Kislorod - Воскресенье, 17 апреля 2022, 15:48 |
|
|
|
| terek |
Понедельник, 18 апреля 2022, 14:32
Отправлено
#7
|
 Новичок Группа: Пользователи Сообщений: 4 294 Регистрация: 22 янв. 2006 Из: Петербург Пользователь №: 14 957  |
Из совсем очевидных подсказок:
1) Картриджи разные пробовали или один какой то ? Что то может не рабочим оказаться. 2) Блок питания проверяли ? Можно тем же мультиметром.  |
|
|
|
| resev |
Вторник, 19 апреля 2022, 21:02
Отправлено
#8
|
|
Новичок Группа: Пользователи Сообщений: 7 Регистрация: 15 окт. 2009 Из: Архангельск Пользователь №: 34 070 |
QUOTE (terek @ Понедельник, 18 апреля 2022, 14:32) Из совсем очевидных подсказок: 1) Картриджи разные пробовали или один какой то ? Что то может не рабочим оказаться. 2) Блок питания проверяли ? Можно тем же мультиметром. Пока нашла то, что сгорел предохранитель, сначала надо заменить его с надеждой, что только он неисправен. Мог сгореть из-за того, что был подключен японским БП от SNES? По сути должен был подойти. |
|
|
|
| Kislorod |
Вторник, 19 апреля 2022, 21:38
Отправлено
#9
|
|
Ветеран Группа: Пользователи Сообщений: 1 926 Регистрация: 15 авг. 2018 Пользователь №: 63 969 |
У фамикома и супер фамикома одинаковый адаптер: HVC-002.
|
|
|
|
|
