Каскадный · Стандартный · [ Линейный ] Куб и компонент, пора внести ясность

[DENDEN]

думаю, многим будет интересна инфа вот по такому вопросу: есть на кубе выход "дигитал", многие даж видели его ,
есть шнур, который подключается к этому выходу - компонентный, соотв на конце три "колокольчика", так как оно работает ?
может совместно соберем всю инфу, потому как сведения самые разнообразные и, как правило, не проверенные, а в связи с увеличивающейся доступностью новых больших телеков (как ЖК, так и плазм) подключение по хорошему сигналу (цифре-компоненту) становится актуальным.
что удалось собрать на данный момент:
- шнуров таких больше не выпускают, но можно купить на ыбэе, например, но мне предлагали здесь и за 3 200, например ;
- не во всех кубах есть такой выход ("дигитал");
- у кубов, у которых есть такой выход, он может оказаться нерабочим;
- ПАЛ кубы не показывают по компоненту;
- рабочий "дигитал" только у машинок родных японских, первых выпусков;
- поскольку у шнура только три "колокольчика", т.е. раскладка "видео", то звук "стерео право-лево" берется с аналогового выхода;
- ...
не удалось найти схему распайки шнура, мож есть у кого?
если кто может выдать ПРОВЕРЕННУЮ инфу - плиз, отпишитесь. сам сейчас в поисках шнура (куб чипованый и плазма есть в наличии ). как приобрету, доложу о результатах.
а пока, живые свидетели - отзовитесь

Сообщение отредактировал DENDEN - Пятница, 04 мая 2007, 15:22

[DENDEN]

не будет - все в иероглифах. проверял. факт.

[weaking]

умен и оригинален... шутку оценил пошел присматривать

[Xboxmann]

Я вот не пойму двух вещей. Может при почему компонент для кубика дорого стоит и большая ли разница между компонентом и обычным скартом?

[DENDEN]

про цену не скажу, но качество картинки - на лицо!

[KuKzz]

Цена потому что в кабель встроена микросхемка для вывода компонентного сигнала, отсюда и полное отсутствие подделок.
Качество заметно лучше.

[Allien]

подойдет ли компонент, продающийся сейчас на ибэе (японский) для PAL-овской версии GC?

[rbm13s]

Да

[DENDEN]


японский провод к американской приставке тык тык работать?
андерестендер

не будет - все в иероглифах. проверял. факт.

как задрала школота - на два поста вверх не посмотреть!
мама попу вытирает?

[weaking]

Allien будет все работать точно=) компонент он и для пал и для нтсц приставок так что без страха можно брать

DENDEN это вы кому?

Сообщение отредактировал weaking - Пятница, 04 декабря 2009, 18:11

[DENDEN]

алиену, понятное дело...

[weaking]

я спрятался

Сообщение отредактировал weaking - Пятница, 04 декабря 2009, 18:14

[new_XiX]

у европейских кубов есть digital out для компонента. все прекрасно будет работать. я сам месяц назад с ибея заказал. потестил. все ок. жаль что в пал играх прогрессива нет. американские игры (не все) через фрилодер дают 480р.

[disaster3ad]

По сравнению с Wii-шной, GameCube конференция радует лаконичностью, информативностью ... ужасающе наглым количеством фоток, картинок, скриншотов, схем, макроме идр.

Поэтому, и не поэтому, не особеннно важно. Но учитывая правила придется придерживатся темы. И следовательно не менять контент.

Значит это модификация компонентного видео кабеля (GAMECUBE)
для подключения к VGA монитору. ВГА монитор это скажем то, что не умеет понимать композитный, с-видео, компонентный сигналы с телевизионной разверткой (50\60 Гц, 15 кГц интерлейс) зато дружит
с RGB с т.н. прогрессивной разверткой (32 кГц)
Этот способ передачи видео сигнала часто обозначают RGBHV, т.к.
вертикальные и горизонтальные синхро сигналы идут раздельно- HV.

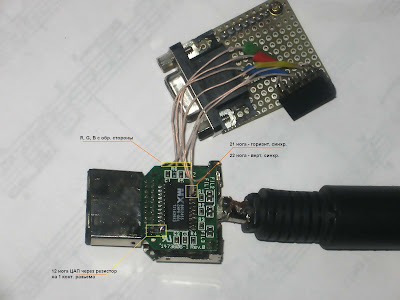

Чтобы на выходе вместокомпонентного сигнала получить RGBHV

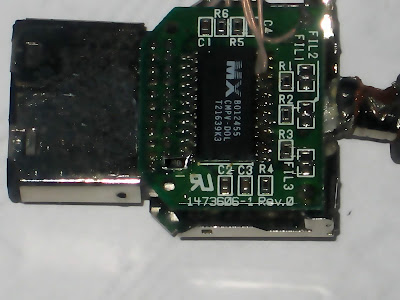

необходимо на 12 ножку DAC чипа(внутри шнура)подать лог. 1

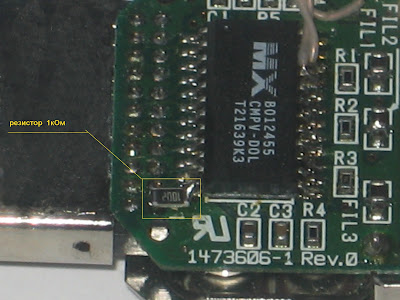

или 3.3в через ристор 1кОм. Предварительно отцепив ее от земли.
HV соотв. 21 и 22 ноги чипа.

1.


2.



3.





edit: original version see at http://gamesx.com/wiki/doku.php?id=av:gamecube_rgb

Сообщение отредактировал disaster3ad - Вторник, 16 февраля 2010, 21:14

[GRINGO]

Вот интересно, действительно с микрухой или обманка? Никому такой не попадался?
http://desc.allshops.ru/517/5170087.html http://www.megashop.ru/product-70111389.html эта контора вроде много аксов делала http://www.amazon.com/gp/search/ref=sr_nr_...219&rnid=294940 неужели фейк?

[disaster3ad]

Виртуальный компопонетный кабель, что-то вроде ...мечты, наверное.

В реальном мире эту микруху никто не копировал, и видимо уже не будет.

Они в рекламных (или может еще каких) целях держат такую заготовку, но
не продают никому. Слегка замысловатые дяденьки.

[satanicwarmaster]

попробывал поиграть на кубе подключенном к хд телеку, в глазах заребело, не пойму как многие играют с таким размытым изображением, лудше помоему сесть за простой савковый телек, и компонент не нужен и так все вполне достойно!

[q45c]

попробывал поиграть на кубе подключенном к хд телеку, в глазах заребело, не пойму как многие играют с таким размытым изображением, лудше помоему сесть за простой савковый телек, и компонент не нужен и так все вполне достойно!

только глаза устают...

[GRINGO]

только глаза устают...

На 100 герцовом ЭЛТ?

[anons111]

Жаль мало геймеров среди профессионалов работающих с дсп китами. Я в инете видел темку собственной разработки DAC на КИТе.
Т.е. надо взять цифровой сигнал, который идет на DAC, проанализировать его и навалять прошивочку которая будет конвертить и смешивать как нам надо цифровые сигналы в нужные нам, хоть ШДТВ 1920*1080 хоть в аналоговый НТСЦ. Причем у многих КИТов есть библиотеки, то есть преобразование 640 в 1920 писать не надо будет, достаточно воспольоваться библиотекой.
Уже век крутых ДСП китов)


Сообщение отредактировал anons111 - Воскресенье, 14 ноября 2010, 00:34

[KuKzz]

проанализировать его и навалять прошивочку - ГОРАЗДО проще купить кабель. Не говоря уже о стоимости этих китов.
