[Rumata]

Клон как клон, не особенно и хороший. Выводной монтаж достаточно неаккуратный, очень часто в них ставили стабилизаторы 7805 с маркировкой OTI, которые имели привычку вылетать и гробить всё остальное. Сакые красивые клоны ,что мне попадались, были полностью SMD
Кстати, Liko - зто просто надпись на корпусе, плату не они делали

[svk]

смд не показатель.
если нарушить температурный режим (паять вручную,ну или сильно кетайский компонент попадётсо) при монтаже смд конденсатора например,то со временем,кондёр преврашается в резистор.
сталкивался с этим пару раз-неприятная весчь.

[Rumata]

На тех платах СМД что надо. Ручной напайки я видел богато, там и говорить не о чем. А эти действительно красивые.
Как раз сегодня боролся с электролитом, который решил, что он резистор 28 Ом

[enter]

Rumata, вот то о чём я говорил.

Картриджи для Dendy отлично работают со старым блоком питания, а вот для NES почиму то только белый экран дают...

[Rumata]

Занятная штуковина. Металлическая коробочка внизу - это ИК приемник, справа от него микросхема - дешифратор (жаль маркировку на фото не разобрать)
Миросхемы CIC нет, так что НЕС картридж должен работать. Возможно, контакты слота изношены или окислились. И вроде бы НЕС надо ставить этикеткой назад

Сообщение отредактировал Rumata - Понедельник, 27 апреля 2009, 20:26

[andrey228]

Да, картридж НЕС должен вставляться этикеткой назад.

[enter]

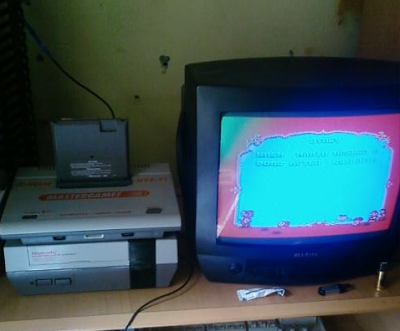

Аааааа! Работает!
Перевернул картридж
Румата, Андрей...что бы я без вас делал

upd.

Маркировка микрух слева на право сверху вниз:

74LS139 ниже что то типа М в квадрате . 352 N

UMK ниже UM6516 ниже 9311B ниже B19911

UMK ниже UM6516 ниже 9320A ниже A12830

логотип ST далее T74LS373B1 ниже W993A9314N ниже MALAYSIA

UMC ниже UA6527P ниже 9318-BG ниже C21521

UMC ниже UA6538 ниже 9310-BA ниже 403610

логотип ST далее M74HC368B1 ниже Z994B9314 ниже MALAYSIA

логотип ST далее M74HC368B1 ниже Z994B9314 ниже MALAYSIA

сзади металической коробочки наклейка 437 ниже 2Y2

A0075


ну и маркировка верхнего чипа с радиатором :
L7805CV ниже W991I9322 ниже MALAYSIA ниже логотип ST

Сообщение отредактировал enter - Вторник, 28 апреля 2009, 10:00

[Rumata]

Спасбо
В общем совершенно стандартный набор. ИК джойсти - это, как я понимаю, А0075. Вроде что-то знакомое.
Ага, точно, было

[Taro-Kun]

Ухты, оно ещё и NTSC?

[Rumata]

Почему NTSC?

[Taro-Kun]

Стоп. UA6527P это видимо значит пал?

[Rumata]

Видимо да, хотя 100% точных данных у меня нет. Я их вообще по кварцам различаю

[enter]

Видимо да, хотя 100% точных данных у меня нет. Я их вообще по кварцам различаю

Да, про кварц то я забыл...

SKT 26601.712 KHz

Андрей, если не сложно, сфоткай джойстики родные.
Обычные с узким разъёмом не подходят, там почемуто задействован весь верхний ряд дырочек.

[Rumata]

Бывает такая распайка, у нас встречается редко

[GooDok]

У меня есть денди , на нем написано Computer Video Game  и там были "встроенные игры"

Попался мне в руки такой экземпляр.

» Фотографии платы «

А вот таким способом крепится платка с играми:

[SPYRO]

А вот таким способом крепится платка с играми:
[/spoiler]

Платка родная его?
Хотя там выемки для держателей корпуса - значит для картриджей?

Если платка его родная (в комплекте шла ) - сколько игр и какие?


Сообщение отредактировал SPYRO - Понедельник, 18 мая 2009, 18:52

[GooDok]

Каой-то ты наивный. Если есть срезы для пластиковых держателей корпуса картриджа, то эта плата обязательно не родная? И где логика.
Сам то подумай, их то делали на одном заводе и из одного же сырья, смысл брать 2 разные заготовки, когда можно воспользоваться одной?

Игрушки там крутые (Contra, RockMan), менюшка с начальной заставкой "800 in 1", в меню со списком игр звучит музычка.

» Список игр «

[SPYRO]

Каой-то ты наивный.  Если есть срезы для пластиковых держателей корпуса картриджа, то эта плата обязательно не родная? И где логика.
Сам то подумай, их то делали на одном заводе и из одного же сырья, смысл брать 2 разные заготовки, когда можно воспользоваться одной?

вот и логика
Да в том то и дело что уже у 4х челов вот такие высокие платки в приставках вставлены(встроены - покупались в комплекте уже с ними) , только разным количеством чипов, и огромным числом игр (около 65000 -80000)
как на фотке снизу в середине! http://s58.radikal.ru/i161/0902/ea/cdd4806dcdcc.jpg
и нет у них срезов для пластиковых держателей корпуса картриджа ,ибо без срезов выходит, делали только для встраивания в приставку!
а с срезом для картриджа...
Только вот твоя плата необычная ,она вся в срезах причем со всех сторон!
Поэтому и был вопрос!

[FractaL]

Тут явно не самодел/передел. Цвет тексолита однороден.

[6814tav]

Да все эти платы и есть картриджи без корпуса. Зачем заморачиваться, делать специальную плату для встраивания в приставку, когда можно взять готовую плату для/из картриджа и воткнуть в разъем.
