Каскадный · [ Стандартный ] · Линейный Steepler. Выясняем модельный ряд

[daxter.]

Капля, чо еще то

Я подумал, что он из 90-х, с полными внутренностями.

[Oreanor]

Тот, что идёт дальше, то есть Юниор 3

Да. И никогда этого не скрывал. Только это очень трудно объяснить. Чуть что начинается: да что гонишь! у меня есть юниор 10! там написно степлер! Ну и так далее

распиши, пожалуйста, что знаешь
инфы кот наплакал.

[enter]

Rumata, поделись инфой пожалуйста если можешь!

[Rumata]

пардон, я тут немного отвлёкся

Юниор (1) выпускался двумя заводами: Микрогениус (MG-02 на этикетке) и ещё каким-то. Первые имели внутри корпусные T1818 или UM6561, вторые - их бескорпусные аналоги. Выключатели питания у них разные.
Юниор 2, по-моему, шел только со второго завода.
Так же был вариант Юниор 2П (пистолет в комплекте)
Юниор на фото справа, если не ошибаюсь, уже фирма Денди. Корпуса местные, начинка китайская. Что характерно, пломба со слоном в треугольнике - это как раз их придумка, Стиплеру хватило ума продавать вообще без пломб.
С Классиками проще, хотя первый существовал в 4 вариантах. Ранние: ПАЛ на UM 6527 / 6538, СЕКАМ на UM UM6557 / 6558 / 6559. Поздние: только ПАЛ на UM6561 или T1818.

Ну, воще-то это и есть модельный ряд.
Юниор "мальчик с девочкой" - подделка. Именно подделка, а не клон. Их часто и продавали как оригинал, даже иногда пытались пропихнуть по гарантии. Хотя при внешнем осмотре разница ощутима. И вот эта надпись на непонятном языке неужели ни у кого сомнений не вызвала?

[Oreanor]

пардон, я тут немного отвлёкся

Ну, воще-то это и есть модельный ряд.
Юниор "мальчик с девочкой" - подделка. Именно подделка, а не клон. Их часто и продавали как оригинал, даже иногда пытались пропихнуть по гарантии. Хотя при внешнем осмотре разница ощутима. И вот эта надпись на непонятном языке неужели ни у кого сомнений не вызвала?

на польском? еще как вызвала. и "пегасус" на пенопласте. но ясности это особо не прибавило, кто и где делал.

а что насчет черного джуноира 4 с пистолетом, который как сюбор как две капли воды? читал, что денди вообще бралась и сюборы через свою сеть толкать.

и про классик 2 ничего не ясно

[btGrave]

Знавал один из Пегасов. Штука была поистине всеядна, на обложке была бабская версия Робокопа. Коннекторы падов были узкими, пистолета — широким.

[Rumata]

на польском? еще как вызвала. и "пегасус" на пенопласте. но ясности это особо не прибавило, кто и где делал.

А это сейчас и не узнаешь. Факт то, что по сети Стиплер - Денди она не проходила.

а что насчет черного джуноира 4 с пистолетом, который как сюбор как две капли воды? читал, что денди вообще бралась и сюборы через свою сеть толкать.

Не слишком они похожи, особенно когда в руках обе держишь. Junior IV P - это Денди, та, что после Стиплера. Сюбор мне кажется, Симба двигала. По крайней мере обучающий SB-225 (он же BBG-I) быстро стал Киборд-001.

и про классик 2 ничего не ясно

А что не ясноВот он. IQ-502 Микрогениус. А IQ-501 - первый классик.

[Oreanor]

Не слишком они похожи, особенно когда в руках обе держишь. Junior IV P - это Денди, та, что после Стиплера. Сюбор мне кажется, Симба двигала. По крайней мере обучающий SB-225 (он же BBG-I) быстро стал Киборд-001.

нене, денди сюбор продавала. я даже в каком-то номере Денди НР про это читал.

я выложу фотки такого сюбора,когда он до меня доберется

[ZeLiBoBBer]

К вопросу о зеленых этикетках

[Tarantul]

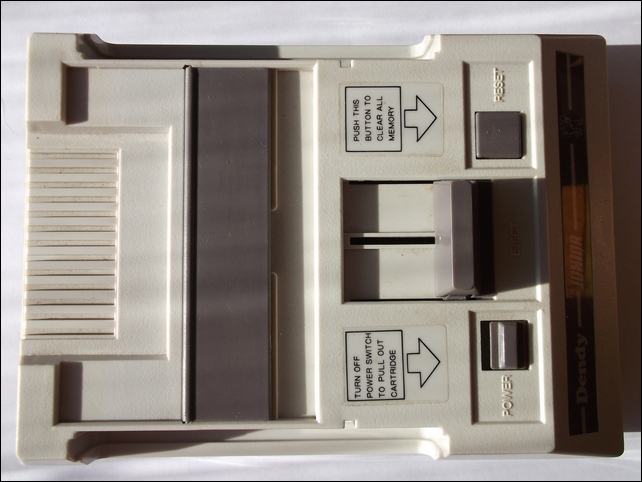

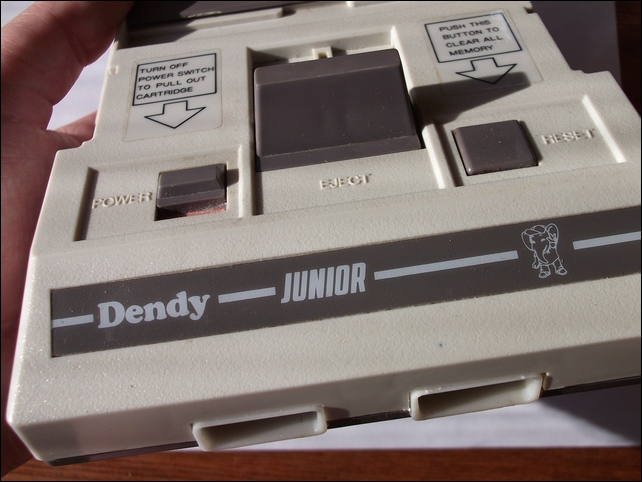

Попался в руки на днях очередной стиплеровский Джуниор. Обратил внимание на то, что подписи к кнопкам на корпусе выполнены в форме наклеек, а не в виде "гравировки" на пластике, как в стандартных Джуниорах. Интересно, с чем это связано? Экономия на производстве?

[Rumata]

Интересно, с чем это связано? Экономия на производстве?

Это связано с тем, что Юниоры были с двух заводов. Микрогениус (MG-02 на донышке) были с пластмассовыми буквами и микросхемы на плате были в корпусах. А с другого завода корпуса были с наклейками и микросхемы должны быть бескорпусные на квадратных подложках. Наклейки не столько для экономии, сколько для использования других языков, например тошо же китайского.

[andrey228]

А вот, есть такой вариан, кстати, плата привинчина( обычно вообще не крепилась) на 6 винтов, есть вариан с пятью.

[andrey228]

Вот, вариант с пятью винтами


Пять не потому, что один не закрутили, а из-за того,что корпуса разные

[Rumata]

А вот, есть такой вариан, кстати, плата привинчина( обычно вообще не крепилась) на 6 винтов, есть вариан с пятью.

Вот спасибо, что напомнил! А всё пытаюсь вспомить, где винты были. Причём винты такие очень характерные, не стандартные. Теперь всё становится на свои места. Характерная особенность этой модели - DR в серийном номере. Да и вообще донышко другое.
На сколько я могу судить, это второй завод, более поздние версии.
Хотелось бы увидеть сами платы с другой стороны.
И у варианта с пятью винтами корпус с обеих сторон.

Похоже, реальный модельный ряд начинает таки прорисовываться (Википедия отдыхает)

Сообщение отредактировал Rumata - Вторник, 24 мая 2011, 23:13

[Tarantul]

Rumata,
andrey228,
Спасибо за разъяснения, теперь всё стало ясно.
У меня модель с шестью винтами оказалась. Кстати, интересный момент: серийный номер моего Джуниора состоит исключительно из цифр, в то время как на фото Андрея на его приставке первые два символа серийного номера - латинские буквы. В остальном - оба дна идентичны, вплоть до гравировки made in taiwan.

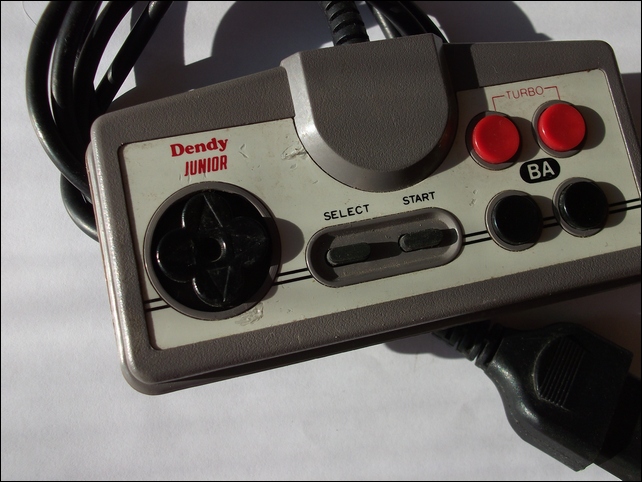

И еще... Как я понимаю,все модели, выходящие со второго завода, комплектовались джойстиками с круглой крестовиной.


Просто у меня были в разное время три Джуниора (с маркировкой MG-02), и у всех крестовины на джойстиках были, пардон за каламбур, крестообразной формы. Которая, к слову, намного удобнее этого вот чуда.

P.S. Пока набирал пост уже и про буквы DR всё разъяснилось =)

Сообщение отредактировал Tarantul - Вторник, 24 мая 2011, 23:29

[Rumata]

Tarantul, а можно саму плату с двух сторон? Был бы очень признателен

[andrey228]

Значит так,
вот плата с шестью винтами


вот с пятью


буквы DR встретились на обоих вариантах, точно также как и безбуквенные серийники. Такое впечатление, что их ставили от балды

А вот третий вариант, с отдельно вынесенной оперативкой







Верхние части корпуса с внешней стороны совершенно одинаковые у всех трёх вариантов, на всех есть наклейки.

И еще... Как я понимаю,все модели, выходящие со второго завода, комплектовались джойстиками с круглой крестовиной.

У меня все именно такие.

Сообщение отредактировал andrey228 - Среда, 25 мая 2011, 00:46

[Rumata]

От! То, что надо! Очень знакомая маркировка: DRU-81A, DR-51.
Серийники ставили не от балды, одни выпускались раньше, другие позже
М691 - это бескорпусной вариант Т1818, ранняя версия, скажем так - промежуточная.
А конечный вариант - это UM-6561, как в корпусе, так и без

[Tarantul]

Хм... Раскрутил корпус - плата оказалась закреплена пятью винтами (я поначалу думал, что речь шла о кол-ве винтов на самом корпусе - о моя невнимательность!). Внутри оказался "третий вариант, с отдельно вынесенной оперативкой". Фото сделать не могу в данный момент (фотик увезла моя благоверная на дачу еще вчера, а на КПК фотки размытые получаются, да еще с синхронизацией беда - за полчаса так и не настроил толком), да и не нужно, наверное - внутри плата почти идентична той что на третьей фото в посте Андрея. На первый взгляд существенная разница одна: у Андрея микросхемы Hyundai, а в моём Джуниоре - Goldstar. Если уж очень интересно будет сравнить платы, то смогу сфоткать лишь в конце недели, когда приедет мой фотоаппарат.

[Rumata]

Tarantul, спасибо, всё понятно. ОЗУ может быть совершенно разных фирм, это стандартная микросхема, что купили, то и поставили. Сами платы должны быть идентичны.
