Каскадный · [ Стандартный ] · Линейный Прикольный фамиклон с av выходом, SB380AS

[onimush]

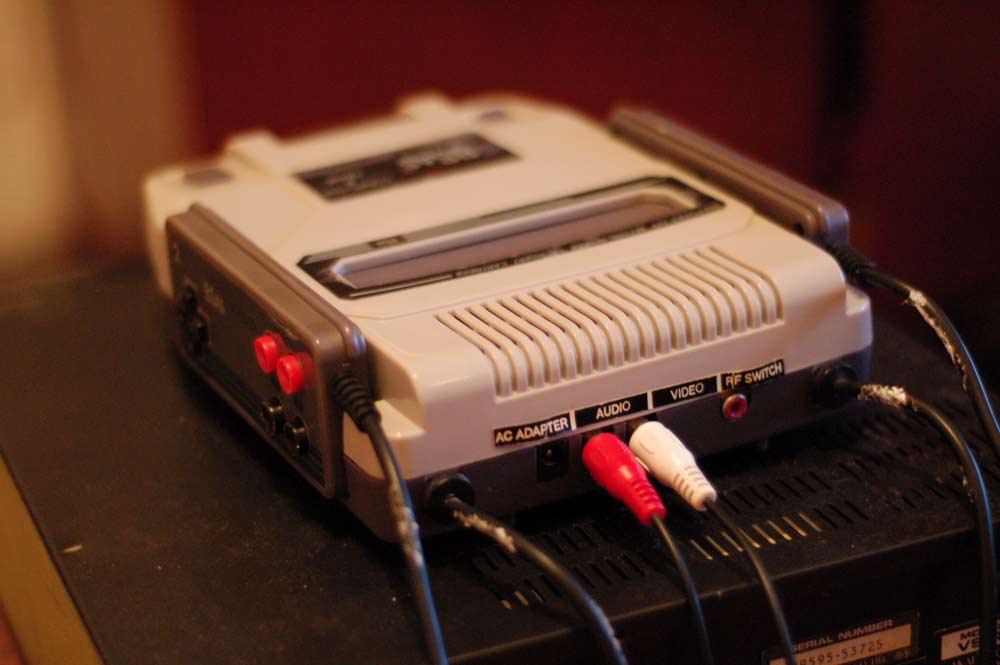

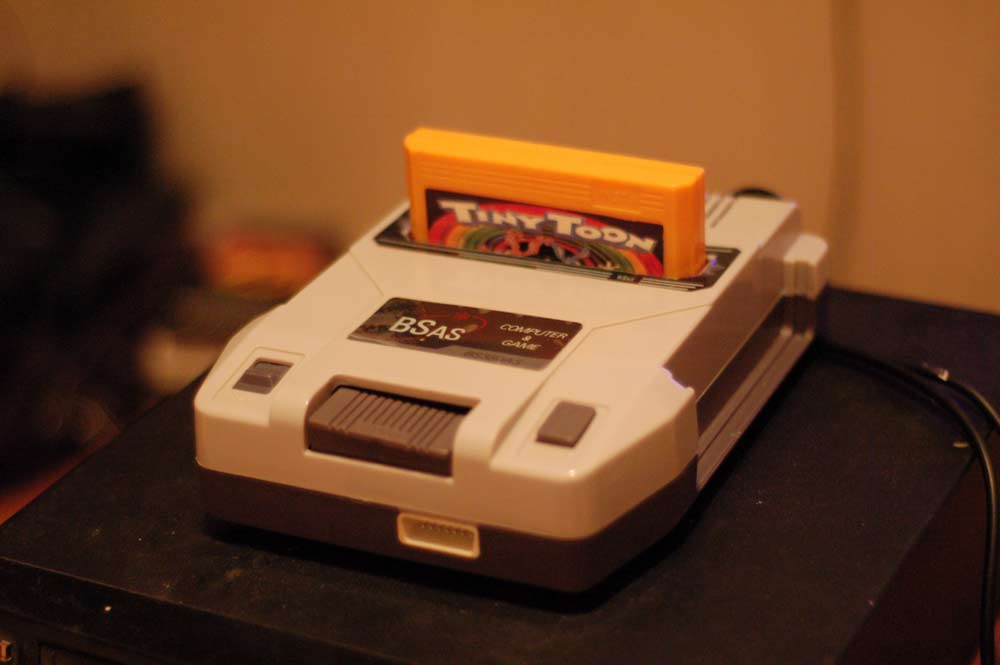

Это чего за чудо мне попалось? Работает кстати сразу в секаме. По av картинка не супер но гораздо лучше чем через антенну.

К сожалению, не все картриджы работают и некоторые через раз - что-то в картриджном слоте неладно, хотя на вид все нормально.

Присоединённые эскизы

[onimush]

коробка

Присоединённые эскизы

[WWWebber]

Очень похожа на HiTex 8000

[wexxxx]

Кстате интересно из нее можно RGB достать или это только у денди секам можно?

[onimush]

Кстате интересно из нее можно RGB достать или это только у денди секам можно?

Мне тоже интересно.
А так же интересно что делать с картриджным слотом и чего там вообще может глючить

[wexxxx]

А ты уверен что проблема именно в слоте а не картриджах, может контакты почистить нужно?
UPD: прикольный чувачок написал 3 поста и слился как ни в чем не бывало

Сообщение отредактировал wexxxx - Воскресенье, 09 декабря 2012, 21:12

[onimush]

А ты уверен что проблема именно в слоте а не картриджах, может контакты почистить нужно?
UPD: прикольный чувачок написал 3 поста и слился как ни в чем не бывало

Чистил и так и сяк - только один из 3 старых работает и то не сразу заработал. Новый из магазина идеально работает. А чем чистить? Он плохо работал еще у предыдущего владельца, надо "шевелить картридж", продавал как на запчасти.

Сообщение отредактировал onimush - Воскресенье, 09 декабря 2012, 21:15

[wexxxx]

Ну если после шевеления картриджа его удается хоть иногда заставить пахать то дело где-то в неконтакте.

[onimush]

Ну если после шевеления картриджа его удается хоть иногда заставить пахать то дело где-то в неконтакте.

Да там очень плотные контакты, не должно быть проблем. Чем чистят картридж и слот?

[wexxxx]

Да там очень плотные контакты, не должно быть проблем. Чем чистят картридж и слот?

Контакты картриджа ластиком, затем спиртом. Слот очень аккуратно самой мелкой шкуркой затем продуть. Это лично я так делаю.

Сообщение отредактировал wexxxx - Воскресенье, 09 декабря 2012, 21:29

[Asha]

Да уж, проблемы со слотом явно из за неправильной эксплуатации, то есть вдавленной кнопки PUSH, по всей видимости картриджи попросту выдергивали руками и хорошо если не во время игры.

[fantom85]

Очень похожа на HiTex 8000

Всё верно и дизайн консоли и дизайн коробки скопировали именно с приставки Hitex, если верить информации на западных ресурсах приставки данного типа производились с 1987 года. Но название консоли BS-380AS, очень похоже на другой популярный клон BS-500AS, предположу что данный клон произведён в году этак 1992-1993.



У меня к автору темы два вопроса. Есть ли на самой коробке упоминание о производителе? И есть ли конкретное наименование на самой печатной плате. Клон очень интересный в плане того, что явно старинный, и плюс печатные платы такого рода c маркировкой TA были именно секамовские.



Вот тут например на плате есть название S-500, а у тебя провода центр закрывают не видно что там отпечатано, если вообще что-то есть.

[azumi]

Чистил и так и сяк - только один из 3 старых работает и то не сразу заработал. Новый из магазина идеально работает. А чем чистить? Он плохо работал еще у предыдущего владельца, надо "шевелить картридж", продавал как на запчасти.

У меня с денди классиком такое было - думал проблема в картриджном слоте, а оказалось что куча деталеи на плате держится абы-как. Шевелишь и придавливаешь картридж посильнее - немного деформируется плата и контакт появляется. Вылечилось пропаиванием, разумеется.
Контакты отлично чистит вд40 (вообще винрарнеишая жидкость), но не уверен, как оно повлияет на высокочастотные схемы, по этому советовать не буду. Сам чищу еи труднодоступные места, типа слотов или кнопок/крутилок - пока проблем небыло.

[ORTIZ]

а что прикольного а AV выходе? сейчас это все новоделы оснащены им.

[onimush]

У меня с денди классиком такое было - думал проблема в картриджном слоте, а оказалось что куча деталеи на плате держится абы-как. Шевелишь и придавливаешь картридж посильнее - немного деформируется плата и контакт появляется. Вылечилось пропаиванием, разумеется.

Вряд-ли, дело в том что новый китайский картридж купленный вчера в магазине запускается 100 раз из 100 при любой установке и один из трех старых (flash batman+ jungle book) запускается нормально а два других никак, попробую почистить их еще... Но не уверен что проблема в них т.к. у предыдущего владельца приставки такая же фигня была а картридж как известно штука весьма надежная.

Сообщение отредактировал onimush - Понедельник, 10 декабря 2012, 13:07

[onimush]

Может такое быть что на каких то картриджах не все коннекторы задействованы и поэтому они отлично запускаются?

Сообщение отредактировал onimush - Понедельник, 10 декабря 2012, 13:07

[azumi]

Может такое быть что на каких то картриджах не все коннекторы задействованы и поэтому они отлично запускаются?

Быстрее всего будет это узнать, если ты вскроешь новыи картридж, которыи запускается, и старыи, которыи не запускается, и сравнишь.

Тактовая частота для картриджа ведь из консоли берется? Возможно, она недостаточно точная. Для одних кариков хватает, для других нет. Проблема опять таки может быть в каком-нибудь конденсаторе или его паике, на пути сигнала синхронизации.

Еще может быть проблема в недостаточном питании для кариков. Изза подсохших конденсаторов, например. Ну а каким-то хватает и того что приходит.

Сообщение отредактировал azumi - Понедельник, 10 декабря 2012, 13:18

[onimush]

Всё верно и дизайн консоли и дизайн коробки скопировали именно с приставки Hitex, если верить информации на западных ресурсах приставки данного типа производились с 1987 года. Но название консоли BS-380AS, очень похоже на другой популярный клон BS-500AS, предположу что данный клон произведён в году этак 1992-1993.


У меня к автору темы два вопроса. Есть ли на самой коробке упоминание о производителе? И есть ли конкретное наименование на самой печатной плате. Клон очень интересный в плане того, что явно старинный, и плюс печатные платы такого рода c маркировкой TA были именно секамовские.


Вот тут например на плате есть название S-500, а у тебя провода центр закрывают не видно что там отпечатано, если вообще что-то есть.

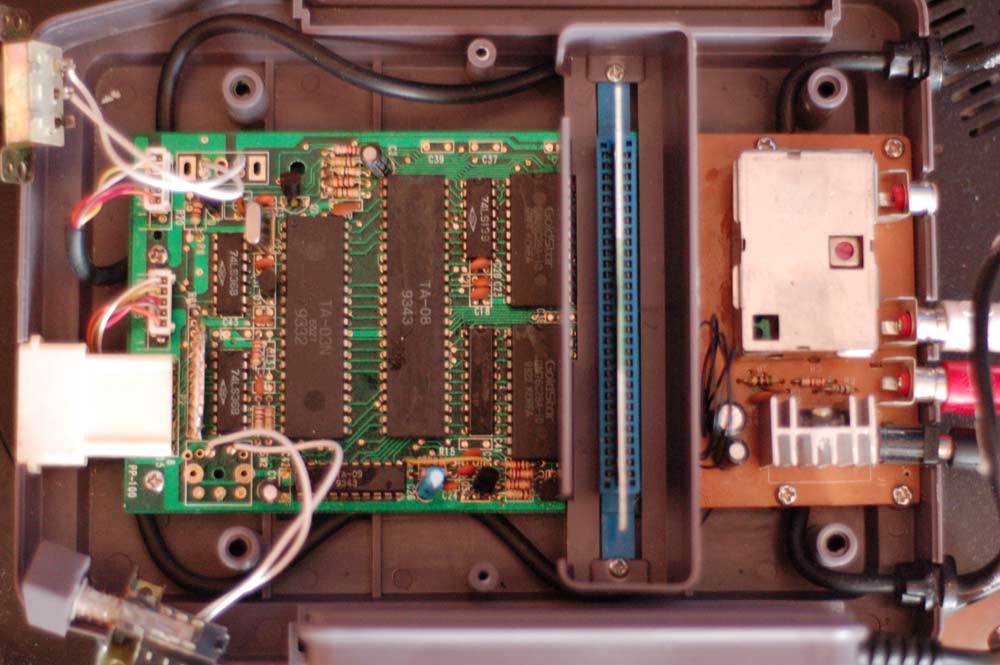

Упоминания на коробке нет. А на плате в середине ничего нет, только справа единственное название есть - pp-100 , видно в первом посте. А так же pp-101 на нижней стороне блока с разъемами.

[onimush]

Быстрее всего будет это узнать, если ты вскроешь новыи картридж, которыи запускается, и старыи, которыи не запускается, и сравнишь.

Тактовая частота для картриджа ведь из консоли берется? Возможно, она недостаточно точная. Для одних кариков хватает, для других нет. Проблема опять таки может быть в каком-нибудь конденсаторе или его паике, на пути сигнала синхронизации.

Еще может быть проблема в недостаточном питании для кариков. Изза подсохших конденсаторов, например. Ну а каким-то хватает и того что приходит.

Похоже какая то зависимость наблюдается. два бескорпусных - запускаются отлично. Два корпусных - никак и никогда, белый экран как будто вообще без картриджа. Что посоветуете?

Присоединённые эскизы

[onimush]

Производителя нашел только на блоке питания

Присоединённые эскизы
