Каскадный · [ Стандартный ] · Линейный Подключаем контроллеры от NES/SNES/N64/SMD к Wii, Переходник своими руками

[Cluster]

Я тут смотрел на SNES Classic Controller в звёздном каталоге и задумался - почему бы не сделать универсальный переходник, чтобы играть в классик консоль и эмуляторы на родных геймпадах? При чём не только от SNES, но и от NES, N64 и Sega Mega Drive В итоге я создал проект "NES2Wii".

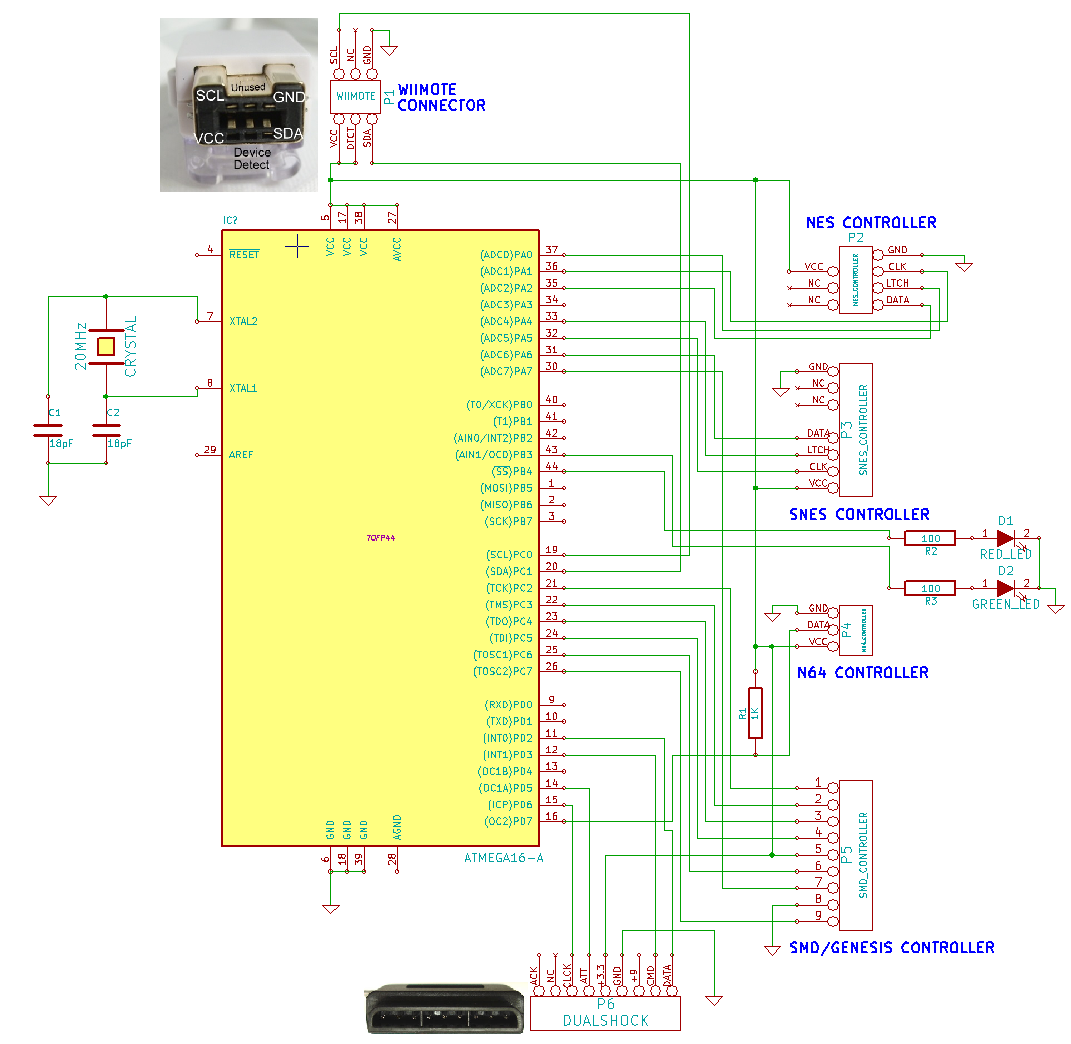

Схема достаточно простая, нужен микроконтроллер ATMEGA16A (или любая другая атмега с суффиксом "A"):



Да, для работы с контроллером от N64 придётся разогнать атмегу до 20 мегагерц. Для NES и SNES это не нужно.

Проект с исходниками и прошивкой на гитхабе: http://github.com/ClusterM/nes2wii

Самое сложное - достать разъёмы. В свободной продаже есть только гнездо для контроллеров от Денди/Famicom. Я заказал несколько удлинителей и китайских нунчаков, чтобы отрезать от них штекера и гнёзда. Думаю, что в скором времени соберу всё это в нормальный корпус.

Кстати, эти контроллеры отлично работают и с компьютером, если подключить к нему виимоут, достаточно установить GlovePIE и PPJoy.

Статья на хабре, если интересно: http://habrahabr.ru/post/208266/

Сообщение отредактировал Cluster - Четверг, 30 января 2014, 12:47

[Iris]

Спасибо за инструкцию! Заинтригован. Буду делать себе такой

[Rus]

Поддержка джойстиков для мегадрайва будет?

[Megatronhackrevolted]

Поддержка джойстиков для мегадрайва будет?

Вот вот, было бы очень даже востребовано, а то я уже хотел дешевенький классик контроллер потрошить, плату кромсать, а остатки засовывать в джой от мегадрайва и проводочками всё спаивать. Не гуманно конечно, но готов был пойти и на такие жертвы.

Сообщение отредактировал Megatronhackrevolted - Воскресенье, 19 января 2014, 13:58

[Cluster]

Добавил поддержку мегадрайва, но всё только в теории, т.е. не тестировал - геймпада в наличии нет.

[Cluster]

Протестировал мегадрайв, чуть подправил - заработало

[Cluster]

Прикрутил светодиоды и сделал возможность смены режимов по Start+A+B. Хотя кому какое дело...

[SILENT_Pavel]

Прикрутил светодиоды и сделал возможность смены режимов по Start+A+B. Хотя кому какое дело...

А можно сделать что-то вроде, ну заставить приставку думать что подключенный джой пс1 (дуалшок) или от пс 2 - есть классик контроллер?

[Cluster]

А можно сделать что-то вроде, ну заставить приставку думать что подключенный джой пс1 (дуалшок) или от пс 2 - есть классик контроллер?

Можно Но свете своей нелюбви к дуалшоку скорее только ради интереса разобраться в протоколе.

[Megatronhackrevolted]

Прикрутил светодиоды и сделал возможность смены режимов по Start+A+B. Хотя кому какое дело...

Нет, нет, дело то как раз интересное.
За мегадрайв отдельное спасибо.

Я так понял, что смена режимов - это выбор подключенных девайсов. Т.е. в полученный "хаб" втыкаем несколько разных геймпадов и по комбинации переключаемся между ними. Так ли это?

[Cluster]

Нет, нет, дело то как раз интересное.
За мегадрайв отдельное спасибо.

Я так понял, что смена режимов - это выбор подключенных девайсов. Т.е. в полученный "хаб" втыкаем несколько разных геймпадов и по комбинации переключаемся между ними. Так ли это?

Нет, смена режимов - это аналог кнопки "analog" (простите за тавтологию =)) на дуалшоке. То есть выбор - за что отвечает крестовина на контроллерах от NES/SNES/SMD, где собственно аналога нет.

В первом режиме при нажатии на крестовину эмулируется сразу и нажатие на крестовину классик контроллера, и нажатие аналога в соответствующую сторону.
Во втором эмулируется только нажатие аналога.
В третьем - только нажатие на крестовину.

Игры для классик консоли, как правило, одинаково реагируют и на аналог, и на крестовину. В главном меню Wii можно ориентироваться только аналогом, поэтому сначала я сделал только эмуляцию последнего. Проблемы возникли, когда я запустил Megaman 9 и Megaman 10 - они реагируют только на крестовину, игнорируя аналог, а контроллером от NES в них играть забавно. Вот я и сделал в итоге возможность переключаться между вариантами.

[Cluster]

Сделал поддержку дуалшока, для особых извращенцев
Давно я не чувствовал себя так странно, как при управлении главным меню Wii с дуалшока...

[SILENT_Pavel]

Сделал поддержку дуалшока, для особых извращенцев
Давно я не чувствовал себя так странно, как при управлении главным меню Wii с дуалшока...

Шикарно! Для многих дуалшок стандарт, несмотря на очевидное эргономичное преимущество дримкаст, бокс360 джоев.

[Izotov]

Нет желания мусорить на форуме новыми нубскими топиками, спрошу тут.

Хочу поиграть в GC на вии, купить джой проблематично, везде где продают в наличии китайские копии. У самого в наличии имеется куча пс2шных геймпадов (несколько оригинальных, медкетзовский, 4 логитековские беспроводные), мысль сразу пришла, а нет ли случайно переходников-адаптеров
Полез на ибей, и нашел такой переходник)
http://www.ebay.com/itm/3-in-1-PSX-PS2-to-...24b98b#shpCntId
Собственно проблем с ним не будет? Вроде как на гк геймпаде R и L аналоговые, на пс2 нет

[Rikimaru]

Нет желания мусорить на форуме новыми нубскими топиками, спрошу тут.

Хочу поиграть в GC на вии, купить джой проблематично, везде где продают в наличии китайские копии. У самого в наличии имеется куча пс2шных геймпадов (несколько оригинальных, медкетзовский, 4 логитековские беспроводные), мысль сразу пришла, а нет ли случайно переходников-адаптеров
Полез на ибей, и нашел такой переходник)
http://www.ebay.com/itm/3-in-1-PSX-PS2-to-...24b98b#shpCntId
Собственно проблем с ним не будет? Вроде как на гк геймпаде R и L аналоговые, на пс2 нет

На PS2 все кнопки аналоговые. У меня безымянный переходник c DX. В Wind Waker есть небольшая проблема в том, что нужно очень сильно жать на кнопку, чтобы ползти. И иногда в сторону ведет, но это от контроллера зависит наверно.

[Izotov]

На PS2 все кнопки аналоговые. У меня безымянный переходник c DX. В Wind Waker есть небольшая проблема в том, что нужно очень сильно жать на кнопку, чтобы ползти. И иногда в сторону ведет, но это от контроллера зависит наверно.

Переходник та еще лажа. В марио саншайн пушка целит, но не бьет водой, в луиджи меншн на полную пылесос не засасывает, в итоге не проходится место где надо первый ключ взять с антресоли.

Какие игры не требуют плавного нажатия L\R?

[Megatronhackrevolted]

Нет желания мусорить на форуме новыми нубскими топиками, спрошу тут.

Хочу поиграть в GC на вии, купить джой проблематично, везде где продают в наличии китайские копии. У самого в наличии имеется куча пс2шных геймпадов (несколько оригинальных, медкетзовский, 4 логитековские беспроводные), мысль сразу пришла, а нет ли случайно переходников-адаптеров
Полез на ибей, и нашел такой переходник)
http://www.ebay.com/itm/3-in-1-PSX-PS2-to-...24b98b#shpCntId
Собственно проблем с ним не будет? Вроде как на гк геймпаде R и L аналоговые, на пс2 нет

Плохо ищите или не там, никакой джойстик PS2 с переходником не сравнится с GC джоем в играх для GC. Тем более что переходник с доставкой будет стоит не сильно дешевле б/у геймпада GC. Оригинальный джой можно нарыть в среднем за 800 р., ну или дешевле если повезёт.

[SILENT_Pavel]

не сравнится с GC джоем в играх для GC.

На оригинальном GC джои тоже такие огромные и корявые шифты как на китайском клоне? В том же ре 4 невозможно реагировать и стрелять мгновенно, пока вдавишь километровый шифт (типа р2, л2)

Сообщение отредактировал SILENT_Pavel - Пятница, 16 мая 2014, 23:24

[Megatronhackrevolted]

На оригинальном GC джои тоже такие огромные и корявые шифты как на китайском клоне? В том же ре 4 невозможно реагировать и стрелять мгновенно, пока вдавишь километровый шифт (типа р2, л2)

внешне подделка выглядит как оригинал и шифты такого же размера. Разница в качестве : материал корпуса и кнопок, резинки под кнопками, механизмы стиков, провод. в общем всё что подвергается механическому воздействию у оригинала мягче приятнее и на дольше расчитано. Но в отличие от дуал шока ход шифтов действительно раза в два три длиннее. Тут дело привычки. Я быстро привык к такому длинному ходу. Пальцы прокачались и теперь этот ход не особо и заметен. Геймпады надо брать только оригинал - от подделок впечатление портится быстро, да и дохнут они быстрее.

[alexsx06]

внешне подделка выглядит как оригинал и шифты такого же размера. Разница в качестве : материал корпуса и кнопок, резинки под кнопками, механизмы стиков, провод. в общем всё что подвергается механическому воздействию у оригинала мягче приятнее и на дольше расчитано. Но в отличие от дуал шока ход шифтов действительно раза в два три длиннее. Тут дело привычки. Я быстро привык к такому длинному ходу. Пальцы прокачались и теперь этот ход не особо и заметен. Геймпады надо брать только оригинал - от подделок впечатление портится быстро, да и дохнут они быстрее.

не удивляйтесь когда на джое будет написано PRC это Китай, хотя продадут как оригинал, просто нинтендо уже 4 года отдала все джои на производство в Китай
