WiiFree Даёшь свободу!!!

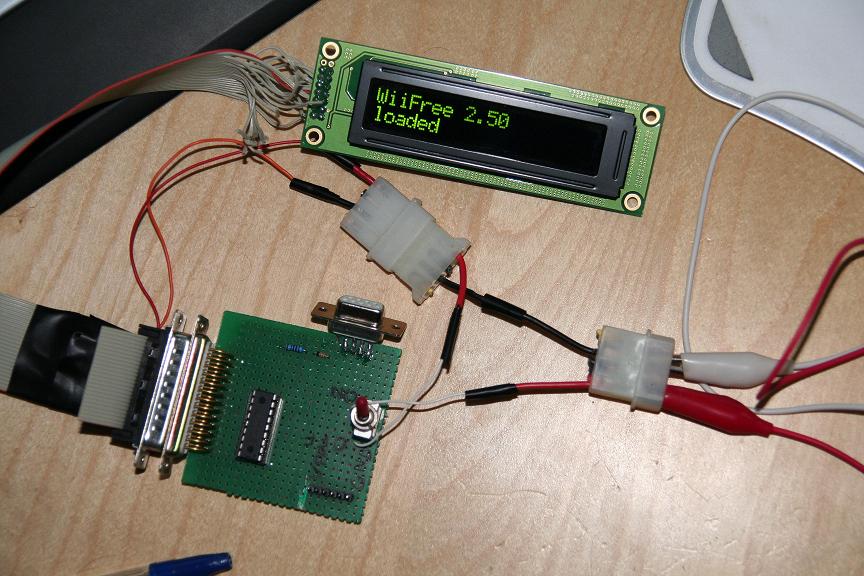

Для изготовления чипа, нам понадобиться пустой микроконтроллер PIC 12F629 или 12F675 (2 светодиода, и 2 резистора 680омм если нужна индикация), ну а с влучае с использованием LCD pic 16F628 (аналогично 2 светодиода и резистора 680омм) плюс резистор 1килоом, подстроечный резистор 10K и стабилитрон, 3.3 вольта ну и сам LCD hd44780 совместимый. Ах да, и ещё программатор.

Сообщение отредактировал Olegos - Воскресенье, 23 сентября 2007, 17:23

Присоединённые эскизы

[Olegos]

Программатор

Устройство программатора весьма просто, он состоит из:
1) Разьём DB9F (ответная часть на "COM" порт)
2) Колодки на разьём DB9F
3) Шнур, ну 1/1.5 метра (5 жильный)
4) резисторы:

470/0.125W *2шт
2.2К/0.125w *1шт
10К/0.125w *1шт
22К/0.125w *1шт

5) два светодиода 3мм (для индикации, неповышеной яркости)
6) Транзистор 2N7000 (для криворуких советую взять 3шт)
7) DIP или ZIF панельку (ну зависит от средств)

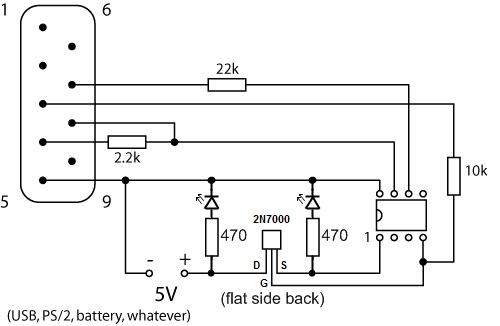

Далее он собирается по этой схеме и запитывается: а микроконтролер вставляется как показано.

Сообщение отредактировал Olegos - Воскресенье, 23 сентября 2007, 17:22

Присоединённые эскизы

[Olegos]

Программа

Для прошивки нам нужно поставить софт, с нашим программатором работает программка ICProg. Ставим программу из архива icprog105E.zip , ставиться быстро, регистрация не требуеться. Далее накатываем русификатор icprogh_rus.zip . Для корректной работы программы под операционными системами Windows NT4/2000/XP нам необходимо поставить драйвер icprog_driver.zip




Доделаю посже, проблемы с атачем.

Сообщение отредактировал Olegos - Воскресенье, 23 сентября 2007, 17:44

[Marksman]

Да... Боян полугодичной давности.
Вот: http://gbx.ru/index.php?showtopic=20573
